检测超声波系统中接收电路设计

来源: | 发布日期:2022-06-22

在检测超声实际应用系统中,接收电路部分通常包括微弱信号放大电路,信号滤波电路。当检测的回波信号脉冲幅度较大时,还应在前端加入信号限幅电路;当接收信号电路的后级是数字系统时,还应在末端加入信号比较电路。

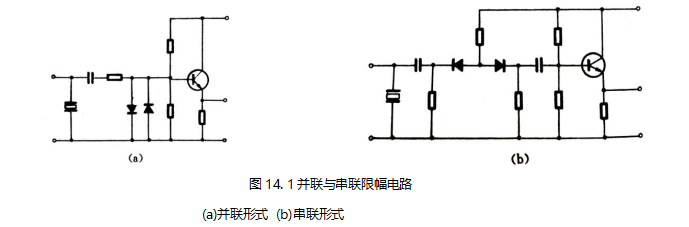

在脉冲设备中,如果接收换能器与发射换能器是同一个,则在接收信号中含有幅值很大的发射信号。为了保护放大电路工作器件的安全,通常釆用限幅电路,有并联式与串联式限幅电路两种,如图所示。
1655881309929
传统的超声波微弱信号放大电路很类似于电视接收机的调频伴音通道的髙频放大电路,其中分为电子管或晶体管的分立元件接收电路,以及釆用音频放大器的集成块接收电路。随着大规模集成电路技术的飞速发展,采用通用或专用集成芯片的超声接收电路也越来越普通。
