晶体管放大器在超声波电箱中的主要作用（二）

来源： | 发布日期：2022-08-03

前面文章中，声峰超声波讲到晶体管超声波放大器，接下来继续了解一下关于丁类超声波放大器。


传统的甲类、乙类、丙类放大器是把有源器件（例如晶体管）作为电流源工作。在这些放大器中，集电极电流受基极激励信号控制作相应变化，在一次信号内同时存在较大的电流和电压，消耗功率占额偏大，能量转化效率降低。

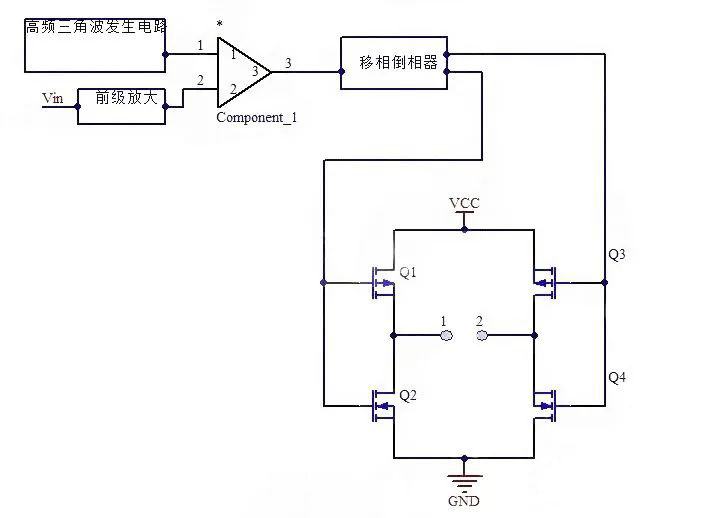

丁类超声波放大器
丁类超声波放大器（开关模式放大器）在提高放大器效率方面做了质的改革，它把有源器件作为接通／断开的开关运用。

当晶体管被激励，接通进入饱和区，断开时进入截止区。由于晶体管饱和压降很低，集电极功耗降到最低限度，提高了放大器的能量转换效率。
一般在理想的晶体管条件下（饱和压降为零，饱和电阻为零，断开电阻为无穷大，开关时间为零），属于开关模式工作的丁类放大器，理论效率为100%，实际效率可达90%以上。而通常的甲类放大器效率只有50%，乙类效率为78. 5%。

丁类放大器与其他放大电路（甲类、甲乙类、乙类以及丙类）不同，丁类放大电路是工作在开关状态的，其输出为方波。必须在输出端加接一个谐振网络后才能够得到正弦波。

电路的调制比较困难，但在超声波电箱中，匹配电路本就具有调谐功能，而加到换能器上的电信号又不需要调制。因此，丁类放大电路的产生进一步提升超声波焊接电箱输出能量稳定性与精准度。
