磨料冲击超声加工的基本加工原理

来源: | 发布日期:2022-06-13
磨料冲击超声加工是一种应用非常广泛的超声加工方式,它是磨粒在超声振动作用下的机械撞击、抛磨作用与超声空化作用的综合结果。由于磨料冲击超声加工是基于磨粒冲击的作用,因此越是硬脆的材料遭受的破坏越大,加工效果也越明显。相反,硬度和脆性不是很大的韧性材料,因其具有缓冲作用而难于进行磨料冲击超声加工,因此,在选择工具材料时,既要考虑能撞击磨粒,又能保证自身不受到很大破坏,在超声加工中常用45钢作为工具材料,以减少工具的相对损耗,并且价格低廉。

(1)磨料冲击超声加工装置及磨料供给系统

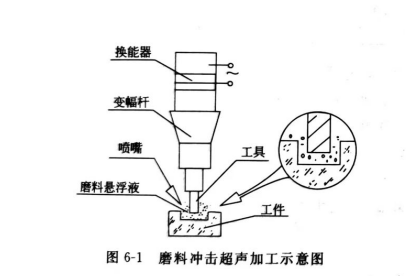

磨料冲击超声加工装置主要由超声波发生器、超声振动系统、磨料供给系统、工作压力传动系统及工作台等部分组成。图6-1为磨料冲击超声加工示意图。

6.1 磨料冲击超声加工示意图

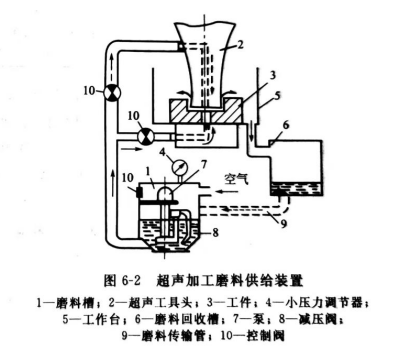

在磨料冲击超声加工过程中,磨料在加工区域内的供给是否充分,直接影响到加工的效率和质量。由于磨料在加工中起着举足轻重的作用,因此,采用什么样的形式向加工区有效地供给磨料是非常值得重视的。图6-2是一种较实用的磨料供给装置。

1655106897815
由图6-2可以看出,在泵的作用下,通过调节控制阀,使磨料连续不断地从变幅杆和工具头的中心孔输送入加工区,或另辟蹊径将磨料通过工件送入加工区,保证加工区的磨料循环通畅无阻。这种磨料供给系统的作用十分明显,尤其在深孔加工时仍能保持较高的速度进行加工。
