人工反射体超声波频谱概述及分析（上）

来源： | 发布日期：2022-07-28

超声波频谱分析方法为缺陷检测提供了一种有效的分析手段。由于自然形成的缺陷非常复杂，因此对各种规则的人工反射体进行超声波频谱分析，是实现对实际缺陷进行定性以及定量表征的基础。

1963年，Gericke采用高阻尼的钛酸钡探头，对含有3.2mm( 1/8in,1in=25.4mm)和0.8mm( 1/32in)圆柱形孔的铝试样分别进行了一系列超声波试验，时域波形和频谱结果如图6-1所示。可以看出，两种试样对应的时域波形几乎看不出明显差别，但是在5 ~14MHz频率范围内进行频谱分析得到的结果却有明显差别。表明频谱分析技术对于区分缺陷尺寸具有重要作用。

6-1

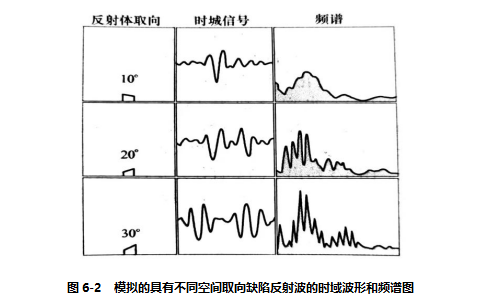

频谱分析方法还可以区分具有相同孔隙率但孔隙情况不同的两种试样：一种是含有大量小孔洞的情况；另一种是孔洞数量很少但孔洞很大的情况（这两种情况具有相同的反射横截面）。同样，采用标准的脉冲反射法对试样内部的缺陷进行检测时，因为这种方法对缺陷的空间取向不太敏感，可能会产生严重误差。图6-2给出的结果表明：对于含有不同空间取向的缺陷，频谱分析方法能够揭示它们之间的显著不同。

6-2
