如何从产品设计入手预防超声波焊接后产品断裂缺陷(上)

来源: | 发布日期:2022-05-23

从设计产品下手,防止超声波焊接时断裂和毁坏缺陷,才算是最恰当的处理方法。从设计产品下手,防止断裂和毁坏的各种各样对策包含有以下几方面:

1)变更焊接页面设计,从标准型改成改成剪切型

在同样的超声波设备、工装夹具和加工工艺基本参数下,剪切型的页面设计更容易熔接,焊接抗压强度高些。也就是说,剪切型的页面设计会减少超声波焊接时的能量规定,进而能够合理防止断裂和毁坏的产生。

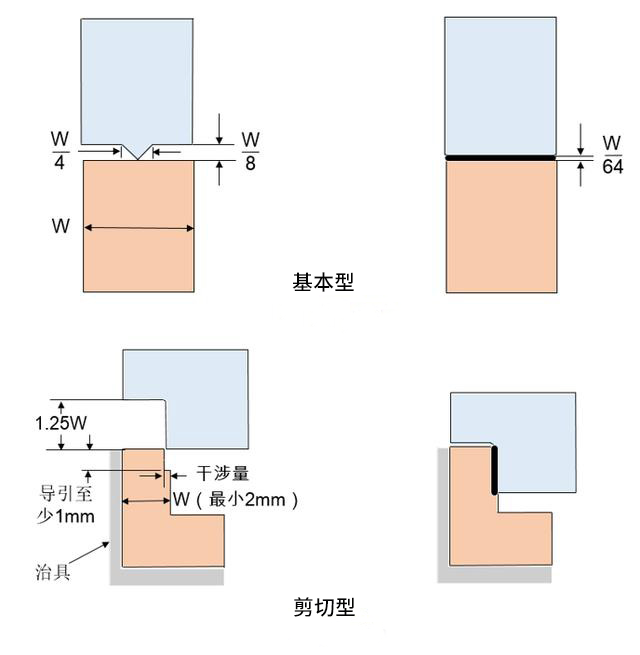

基本型 剪切型

声峰超声波碰到的一些超声波焊接断裂难题实例中,一次次试着调节加工工艺主要参数、改动工装夹具及其调节震幅,都没能解决困难。最终根据把页面改成剪切型,轻松就解决困难。而且改成剪切型后,焊接抗压强度也提升了许多。


2)恰当的超声波线设计方案

恰当的超声波线导熔线设计方案有益于减少焊接时的能量规定。

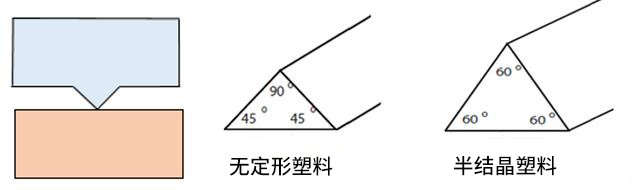

正确超声线设计

(正确的超声导熔线设计)

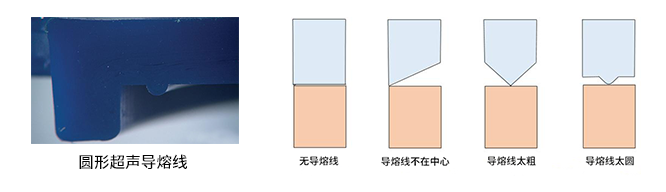

错误的超声导熔线设计

(错误的超声导熔线设计)
