声峰超声波厂家超声波焊接机的组成(二)

来源: | 发布日期:2022-01-17

上一篇文章中,声峰超声波厂家介绍了组成超声波焊接机的部分:超声波发生器、超声波换能器、超声波变幅杆。今天继续来了解一下关于超声波焊头

超声波焊头是焊接套件中向待焊零件提供能量的部分。与变幅杆一样,超声波焊头也是调谐装置,在大部分应用中也提供机械放大,焊头的长度必须是超声波在其制造材质中的半波长或半波长的整数倍。这保证焊头端部有足够的振幅实现焊接。振幅一般为 30~120 μm。待焊零件和接头设计决定焊头的尺寸和式样。

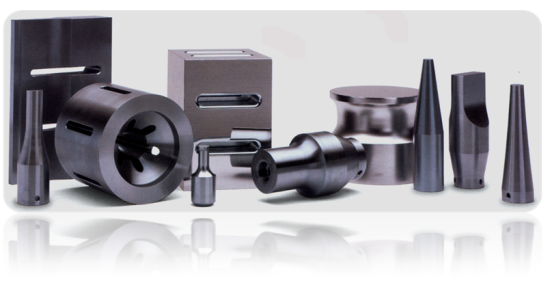

超声波焊头

超声波焊头的形状至关重要,因为焊头的轴向膨胀和收缩产生的应力会在高振幅情况下造成开裂。在某些应用中,超声波焊头加工有多个轴向狭槽。这是为了确保最大振幅位于纵向。焊头端部将超声能量传给待焊零件。端部应专门设计以匹配零件来确保焊头和零件之间实现最大能量传递。通常焊头端部做成匹配零件轮廓的型材。

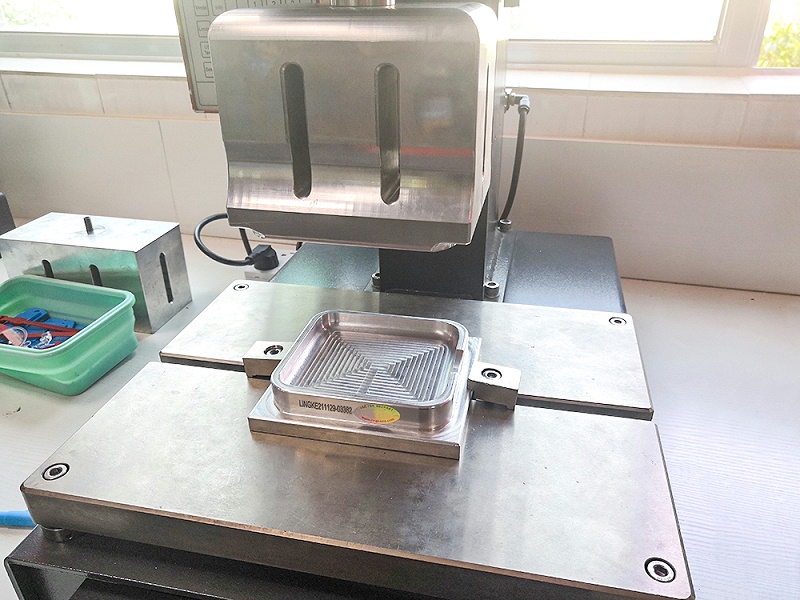

超声波焊头
为防止产生压痕和减少磨损,铝必须镀镍或铬。在需耐冲击或耐磨以及焊接填充塑料或者埋植金属嵌件时,需用钢焊头。钢焊头疲劳强度低,只用于低振幅场合。复杂零件、特型的或大尺寸零件通常需要复合式焊头(子母焊头),这时基底焊头采用铝质,钛或钢次级焊头与基底焊头相连并引导能量。
