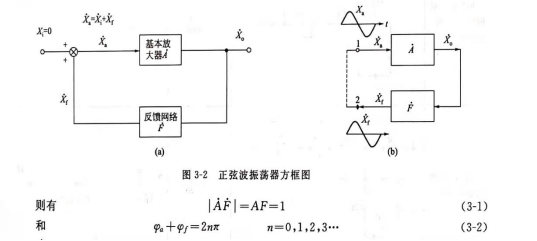

文接上篇超声波振荡器的振荡条件(上)。文章的图片中显示,式(3-1)称为振幅平衡条件,式(3-2)称为相位平衡条件,这是正弦波振荡器产生持续振荡的两个必要条件。
振荡器的振荡频率是由式(3-2)的相位平衡条件决定的。一个正弦波振荡器只在某 一个频率下满足相位平衡条件,这个频率就是,这就是要求在AF环路中包含一个具有 选频特性的网络,称为选频网络。它可以设置在放大器A中,也可以设置在反馈网络F中, 它可以用R、C元件组成,也可以用L、C元件组成。用R、C元件组成选频网络的振荡器 称为RC振荡器,用L、C元件组成选频网络的振荡器称为LC振荡器。另一方面,式(3-1)所表示的振幅平衡条件,是指振荡器已进入稳态振荡而言的。
