声峰超声波浅析什么是复合变幅杆?

来源: | 发布日期:2023-01-04
在高强度超声应用中,常常要求变幅杆末端具有很大的振动幅度,这就要求变幅杆的形状因数及放大系数Mp值都尽可能的大,我们了解了一些关于几种单一变幅杆的值和Mp值常出现此优彼劣的现象,很难二者兼顾。为了改变这一状况,就必须采用复合变幅杆的形式来弥补不足以提高其输出性能。在有些应用场合需要特别高的振动速度时,也常用到长度满足共振条件的复合形变幅杆。
5-8

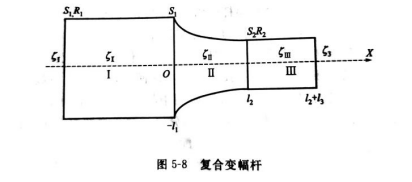

图5-8为三段复合变幅杆。其中Ⅰ段和Ⅲ段为等截面杆,Ⅱ段为变截面杆,而变截面杆可以是指数形、圆锥形或悬链线形等不同形式。如果两等截面杆的长度相等,则构成具有变截面过渡段的阶梯形变幅杆。当Ⅰ段或Ⅲ段的任一段为零,则可构成两段复合变幅杆。

讨论复合变幅杆与单一变幅杆的方法大体相同,从变截面的波动方程式(5-1)出发, 推出各段杆中的振动位移,输入力阻抗,频率方程,放大系数和形状因数等参数的公式。
