声峰超声波浅谈超声波塑料件的结构设计(二)

来源: | 发布日期:2022-05-26
1.4:塑料零件的附件

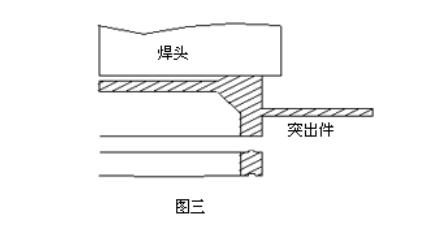

连接到注塑零件内外表面的突出或小零件会因超声波振动的影响而断裂或脱落,如固定端头等(如图3所示)。通过以下设计,可以尽可能减少或消除该问题:

图三

1、在附件和主体之间的交叉处添加一个大R角或加强筋
2、增加附件的厚度或直径

塑料零件的孔和间隙

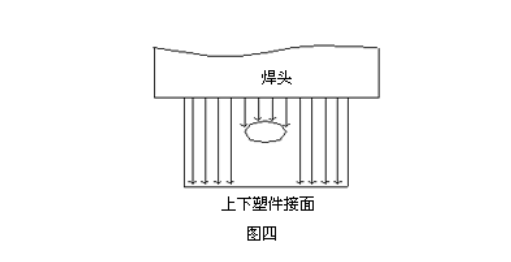

如果焊接头接触的零件有孔或其他开口,超声波传输过程中会发生干扰和衰减(如图4所示)。根据材料类型(尤其是半结晶材料)和孔尺寸,开口下端将直接发生少量焊接或完全熔化,因此,应尽可能预焊,以避免塑料零件中的薄而弯曲的传输结构。

图四

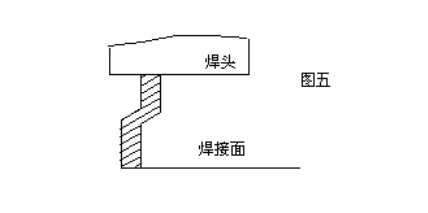

如果焊接头接触的塑料零件形状中存在薄而弯曲的结构,并且需要使用它将超声波能量传输到传输室,尤其是对于半晶材料,超声波振动很难转移到加工表面(如图5所示),应尽量避免这种设计。

图五
