声峰超声波塑料焊接的焊点、焊面设计及连接方式(二)

来源: | 发布日期:2022-06-24

前面的文章中,声峰超声波讲到了超声波塑料焊接的焊点设计,我们继续来了解下关于焊面设计这方面的知识。

焊面设计。为了在塑料焊接过程中使超声能量集中,缩短焊接时间,提高焊接质量,同样对焊面的结构需要进行专门设计。

8.10

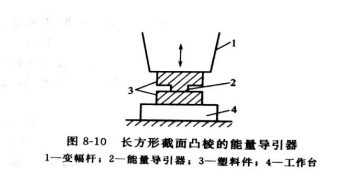

当两个塑料件需进行平面焊接时,如果在某一焊件的焊面上设计一个一定截面积的凸棱,则可在焊接过程中集中超声振动能量,缩短焊接时间。该凸棱熔化后,正好均匀布满焊面,从而产生牢固的连接强度,减小焊面处的变形。如图8-10是一个长方形截面凸棱的能量导引器,如果用三角形的能量导引器替代长方形能量导引器,效果会更好。

在工艺实践中,有没有能量导引器,焊接效果大为不同。在同样条件下,能量导引器使焊接时间缩短很多。

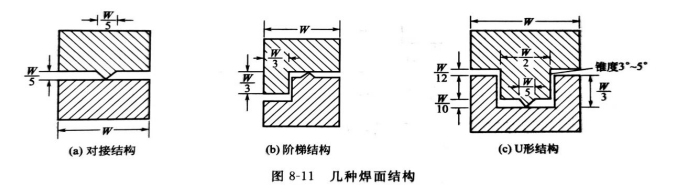

不同用途的塑料制品对塑料焊面结构的要求也不同。有的强调外形美观,有的强调焊接强度,有的强调密封性好等。另外,焊件本身的结构对焊面的形状有很大制约。因此,焊面设计必须根据具体要求和焊件形状进行综合考虑。当然,焊面结构必然是多种多样的。图 8-11为几种不同的焊面结构示意图。
8.11
总之焊点或焊面设计是超声塑料焊接中的一项重要内容,要根据具体焊件和要求进行合理设计。如果设计不合理,将会出现焊缝溢出、焊接强度下降等问题。
