您当前的位置： 首页 > 资讯频道 > 新闻资讯 > 应用知识 > 碳纤维热塑性材料对超声波焊头的影响（一）

碳纤维热塑性材料对超声波焊头的影响（一）

来源： | 发布日期：2023-01-12

对于纯树脂材料，其分子结构、弹性模量、热导率、比热、熔点、摩擦因数、表面粗糙度、吸湿性、填充物以及材料制备过程中用到的脱模剂、润滑剂、塑化剂、染色剂、阻燃剂等均会影响其超声波焊接性。焊接材料的厚度对其超声波焊接质量具有重要影响。BENATAR 等[39]研究了厚度分别为 0.3 cm、2.05 cm 和 3.03 cm 的聚苯乙烯(PS)和丙烯腈 - 丁二烯 - 苯乙烯共聚物 (Acrylonitrile butadiene styrene, ABS)的超声波焊接，指出焊件厚度越大，超声振动在传播过程中的衰减越多，焊接界面的振幅越小，接头性能也有所下降。

前文主要介绍了纯树脂对超声波焊接质量的影响。下面重点介绍 CFRTP 超声波焊接的最新研究成果。ZHI 等[65]研究了吸湿性(含水量)对碳纤维增强尼龙 66(CF/PA66)超声波焊接接头质量的影响。研究指出材料含水量小于 1 wt%时对接头强度影响不

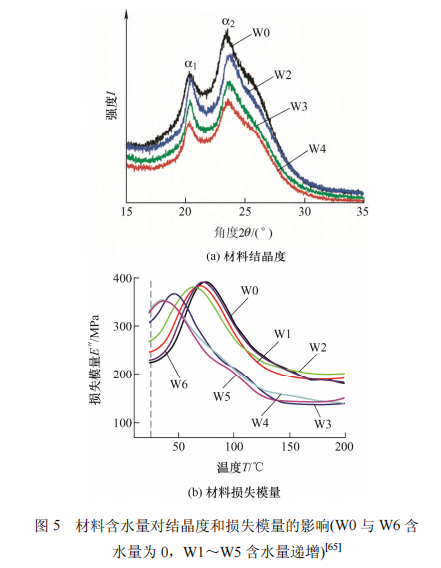

大，而含水量超过 1.7 wt%时接头强度迅速下降。这主要是因为水分子进入尼龙 66 的酰胺基团，减弱了尼龙分子间的氢键连接，提高了分子的运动能力，导致材料结晶度、损失模量和玻璃化转变温度下降(图 5)，材料力学性能降低。

【本文标签】超声波焊接机超音波塑焊机批发超声波塑料焊接工艺声峰超声波工厂超声波塑焊机厂家

【责任编辑】

上一篇：碳纤维热塑性材料对超声波焊头的影响（二）

下一篇：热塑性复合材料的超声波焊接工艺
