弯张换能器结构的发展-7大弯张换能器类型(二)

来源: | 发布日期:2022-10-14

关于弯张换能器7中类型中,声峰超声波分享了第一种弯张换能器的结构类型,今天继续了解下其他种类的结构类型。

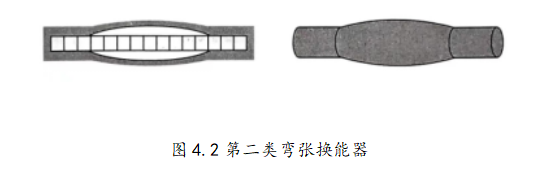

第二类弯张换能器是第一类的改进型,沿着主轴两端延伸出圆柱形压电陶瓷堆,以便能放置更多的压电陶瓷,一方面可以展宽频带,另一方面也可以通过增加有源元件的长度来提高辐射声功率,如图4.2所示,相对于第一类弯张换能器,为了能减少应力集中,提高壳体的耐疲劳强度,其外壳曲面形状更平滑。

图4.2 第二类弯张换能器
第一类,第二类换能器都采用了凸壳设计,在水中工作时,静水压产生的合力为沿长轴方向的拉力,这就抵消了部分预压应力。随着深度增加,壳体产生的拉力不断增大,压电堆晶与壳体间的预紧压力逐渐减少,至一定深度时将不能保证在压电驱动时的安全接触压应力。

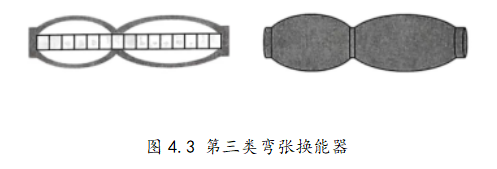

图4.3 第三类弯张换能器

第三类弯张换能器解决了第一类与第二类弯张换能器面临的安全应力问题。如图4.3所示,它由两个紧密串联联接在一起的第一类换能器构成,串联的两个第一类弯张换能器在尺寸上会稍有差别。这种结构的改进,使得静水压在其外壳上产生的合力变为沿长轴的压力,其随深度增加而增加,从而所需装配预应力较小。当外壳在基频上径向振动时,外亮全部做同相位振动,由此提高了辐射效率,因为两部分外壳的形状稍微不同,所以有两个紧靠在一起的谐振模式,能形成双谐振模式,并由其扩展带宽。
