弯张压电换能器的结构设计

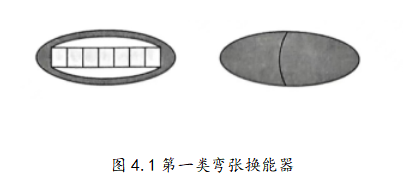

弯张(Flextensional)换能器以压电陶瓷晶片堆或磁致伸缩元件作为驱动元，并将驱动元件的振动耦合到金属外壳上，即利用压电陶瓷晶堆或磁致伸缩元件的纵向伸缩振动激励壳体做弯曲振动。

由于换能器耦合系统同时包含了弯曲和伸张振动模式，故名弯张换能器[1]。下面仅讨论压电驱动的情形，此时机械外壳将压电陶瓷的振动转化为主辐射面的振动,使换能器在低频段内，与周围液体的匹配特性。由该类换能器的复合结构，可以产生水下低频声波信号，以满足水下通信及目标检测中的特殊需求。

近年来的专利及不同类型的产品表明，弯张换能器已经在壳体几何形状、壳体材料、深水压力平衡结构、驱动元件的材料等方面，都有不同程度的革新。目前低频小尺寸压电换能器已成为弯张换能器的研究热点之一。
