影响超声波焊接成功的因素之焊接接头

来源: | 发布日期:2022-01-15
关于影响超声波焊接成功的5个重要因素,前面声峰超声波给大家分享了关于焊接系统频率及塑料材料两个方面,今天继续带大家了解下关于焊接接头的设计对超声波焊接的影响。
1640066834(1)
影响超声波焊接最关键、最重要的因素是接头设计。当零件处于设计阶段时,工程师应谨慎考虑和评估。焊接接头有多种设计,有各自特点和优势。选择何种设计,取决于塑料类型、零件几何形状、焊接要求、注塑能力以及外观要求等。

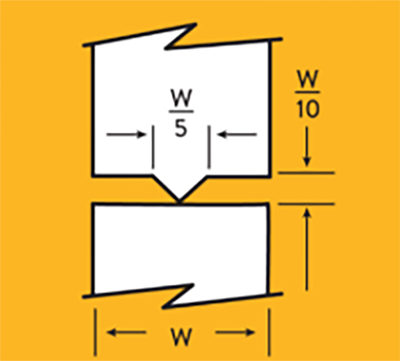

典型的接头设计:三角导能筋设计。这是超声波焊接中最常用的设计,也是最容易注塑的设计。它的特点是在平面上有一个凸起的小三角,三角顶部是90或60度。因其尖点设计容易引导并集中振动能量,所以叫做导能筋。
三角导能筋
台阶缝设计,容易注塑成型,上下件可自定位,焊接强度高,熔融材料流入垂直间隙中。
台阶缝
沟槽缝设计,上下件可自定位,具有高强度、密封性好的特点,且内外侧无溢料。缺点是要求一定的壁厚。
沟槽缝
剪切缝设计,一般用于要求高强度密封的较小尺寸的产品焊接,特别适用于结晶性塑料的焊接。
剪切缝

Scarf接头,这通常用于具有圆形或椭圆外形的零件上,提供高强度和高密封性,特别适用于结晶性塑料的焊接。
