上一篇文章中，声峰超声波厂家讲到了关于压电换能器影响声功率极中的热极限、电极限两方面，今天继续来聊聊还有哪些方面？
3.机械极限功率
为了导岀机械极限功率与声功率的关系式，先考察声功率的另一种表达式
式中，ξ为换能器结构表面的峰值位移；Rr为换能器辐射阻；Rz=Rm+Rr ,Rz为总机械阻；Rm为 机械损耗阻。
换能器结构中储藏的峰值弹性能Um为
式中，Cm为换能器的等效力顺。
同时，机械品质因素QL,可用辐射阻Rr表示为

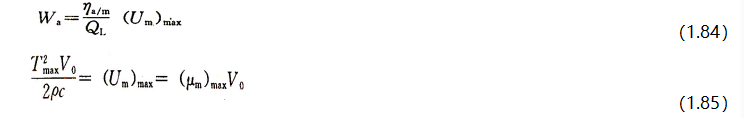

将式（1.81）、（1.82）及（1.83）消去力顺Cm可得
式中(μm)max为单位体积内换能器最大允许贮存机械能；V0为晶堆体积（即换能材料总积）; (Um)max为换能器最大允许贮存的机械能。
当大功率换能器辐射时，一方面受动态应力另一方面受环境压力的作用。如果总应力超过材料承受的极限值，材料将振裂。式（1.84）得到的Wa就是机械极限功率情况下的最大声输出功率。对 于纵振复合棒换能器，由于加了预应力措施，大大增加了它的抗张能力。一般来说，在使用过程中已不大可能超过其机械极限。
