振动子喇叭形状的不同种类

来源: | 发布日期:2022-09-01

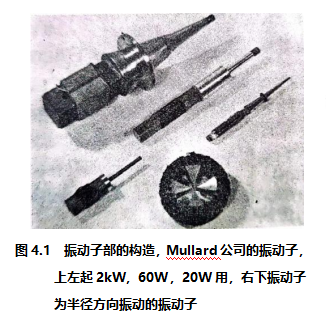

超声波加工或超声波塑性加工等的振动子系如图4.1所示,在振动子一端面软焊接或银硬焊接锥体(cone,conical horn),以螺纹将各种形状的喇叭(horn)固定于锥体前端,再在喇叭前端软焊接或银焊接工具。

4.1

锥体及喇叭的功能是扩大振动子端面的振幅,振幅的分布倾向如图4.2所示。锥体或喇叭又称为振幅放大子、速度变换子(锥体、喇叭端面的振动速度大于振动子端面的振动速度)或接合器( cou-pler )。

4.2

图4.3是在ferrite振动子接着指数形锥体,在此锥体设凸缘,固定于外部容器,指数形喇叭以螺纹固定于锥体前端,构成振动子系。

4.3

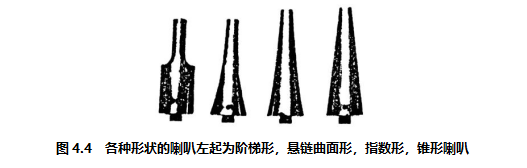

喇叭形状有数种实用,基本上有图4.4的阶梯形(step)、悬链曲面形(catenoidal)、指数形(exponential)、锥体形(con-ical)四种,其他种类的喇叭为此四种形状的各种组合,特殊例有高斯函数形喇叭、傅立叶形喇叭,但制造困难,振幅放大率又不很大于其他喇叭,目前未实用。

4.4
