自激式晶体管超声波发生器的应用

来源： | 发布日期：2022-05-27

自激式晶体管超声波发生器应用究竟是怎样的呢？今天声峰超声波厂家与大家一起来了解下。
图1是自激式晶体管超声波发生器电路图。图中晶体管VT1、VT2和VT3并联与VT4组成一组达林顿结构，VT6、VT7和VT8并联与VT5组成一组达林顿结构。八支晶体管的β值要求一致。通过调压器T1的调整，可改变电路中的电源电压，从而达到改变超声波输出功率的大小，用以提供10〜250W连续可调的超声波输出功率。

自激式晶体管超声波发生器电路图

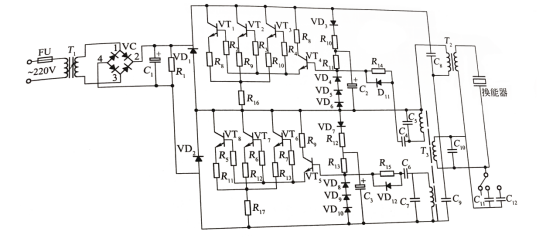

图1自激式晶体管超声波发生器电路图

图2为它的实测输出波形。从图中可以看出，输出信号存在着明显的谐波失真，这是由于每只晶体管在很宽的工作电压（0〜150V）变化范围内，各项参数差异造成的，所以这种晶体管超声波发生器的输出信号，几乎不可避免地存在着高次谐波。这些高次谐波的存在，会造成超声换能器发热和横振，影响超声波输出的品质和转换效率。

自激式晶体管超声波发生器输出波形

图2自激式晶体管超声波发生器输出波形

图1所示的自激式晶体管超声波发生器通过调压器TR1的调整可改变电路中电源电压，从而改变超声波输出功率的大小，但当电源电压过低时，自激电路无法起振，超声波发生器工作不稳定。可提供10-250W连续可调的超声波功率输出。10W以下超声波发生器无法工作。
