纵向振动超声钻孔装置的基本组成结构

来源: | 发布日期:2022-06-17
根据钻头的振动方向,超声钻孔装置可分为纵向振动和扭转振动超声钻孔装置两种。

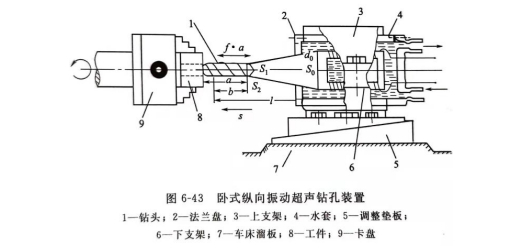

图为在车床安装使用的纵向振动超声钻孔装置。用来调整钻头中心高的调整垫板5安装在车床溜板7上。纵向振动系统(包括换能器、变幅杆、钻头)通过变幅杆位移节点处的法兰盘2固定在水套4上。钻头进行纵向振动。工件8装夹在卡盘9上,并做回转运动。变幅杆采用指数形或圆锥形。工具可按等效质量或局部共振原理进行计算。

纵向振动超声钻孔

安装在立式钻床上的纵向振动超声钻孔装置要求换能器必须能够旋转。来自超声波发生器的励振和励磁电流通过电刷引到集流环上,再经过锡焊在集流环上的铜导线与可以旋转的换能器相连。试验结果表明,使用集流环-电刷结构对换能器的阻抗影响很小,可以忽略不计。

纵向振动超声钻孔装置适用于加工铝、木材等硬度小的材料,不适用于加工碳素钢、不锈钢等硬度比较高的材料。
