凹型钹式换能器、开槽钹式换能器的基本知识

来源: | 发布日期:2022-09-20

上一篇文章中,声峰超声波主要给大家分享了传统钹式换能器的类型。今天一起来了解下凹型钹式换能器、开槽钹式换能器。

凹型钹式换能器

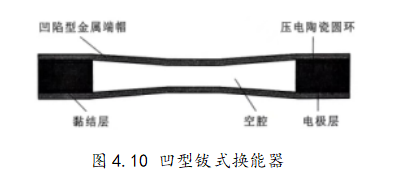

如图4.10所示,凹型钹式换能器由两个凹钹和一个压电陶瓷圆环通过黏结剂黏结而成,属于第六类弯张换能器。
凹型钹式换能器
当水中的压力超过2MPa时,钹式换能器的静水压压电应变常数dh会减小,甚至引起换能器失效。而凹型钹式换能器在保持有效静水压压电应变常数dh的情况下,能承受高达6MPa的压力,且凹型钹式换能器的d比钹式换能器低,虽然凹型钹式换能器具有较高的压力极限,但是若压力超过极限,两金属端帽接触会引起电路短金属帽路,也会引起凹型钹式换能器失效。为了减少该种情况的发生,可采取在黄铜端帽内侧加一薄层绝缘材料的方法。以进一步提高极限承载压力并避免短路。

开槽钹式换能器

如图4.11 所示,开槽钹式换能器由黏结剂将两片具有径向槽的钹式金属帽和压电陶瓷品图4.11开钹式压电复合换能器片黏结组合而成。它沿径向槽方向释放金屈端帽中的环向应力,使压电陶瓷晶片的机电转换能量充分释放出来,以提高换能器的工作性能。

开槽钹式换能器
除了上面三种钹式换能器外,还有双驱动钹式换能器、空心钹式换能器、可调谐振频率钹式换能器(包括非对称钹式换能器、双头爆柱钹式换能器、充液钹式换能器)、双谐振钹式换能器(包括上下异构、上下异材、下异形三种双谐扳钹式换能器)、以及衍生结构换能器,如矩形钹式换能器、鼓形钹式换能器,目前还开发了可调谐振频率的新型结构钹式换能器。
