在实际超声检测中，一般都是使用脉冲超声波。随着超声检测技术的发展，理论和实践都表明，有必要再将超声波分成宽脉冲与窄脉冲两大类。
根据发射脉冲周期个数的不同，脉冲波可分为宽脉冲和窄脉冲。
超声波脉冲由检测频率下的几个声能循环组成[6]。材料内的脉冲所占用空间的大小叫做“脉冲宽度"。从物理意义上来说，它等于脉冲的循环数乘以测试材料中该频率下的波长，数学表达式为W=nλ（1-1）。式中，n为脉冲的循环数；为波长。由式（1-1）可知，同频率下，脉冲的循环数越多，则脉冲宽度越宽。
在频谱分析中，另外-一个重要概念是频带宽度。脉冲宽度和频带宽度分别是在时域和频域描述信号特征的两个重要参量，两者互为反比的关系。脉冲宽度越窄，对应的频带越宽;反之，脉冲宽度越宽，频带越窄。利用频谱分析方法进行超声波检测时，为了得到尽可能宽的频带，通常使用脉冲宽度窄的探头。

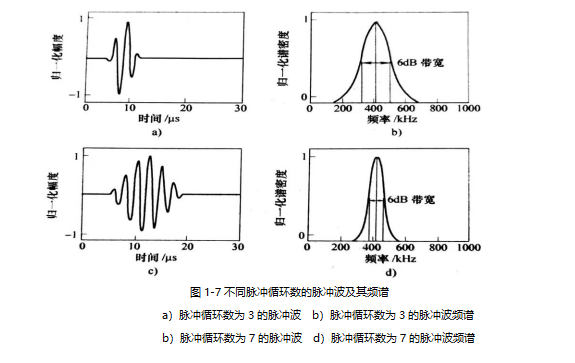

图1-7给出了脉冲循环数为3和7的两个超声波信号及其频谱[4]。观察发现，循环数为3的脉冲宽度较窄，对应的6dB带宽则较宽，约为210kHz;相比之下，循环数为7的脉冲宽度较宽，对应的6dB带宽则较窄，约为90kHz。珠海声峰超声波科技有限公司 版权所有
