超声波的分类-宽脉冲与窄脉冲(二)

来源: | 发布日期:2022-08-19

从上一篇文章内容中我们了解到脉冲循环数不同相对的信号及谱频的不一样。

应当明确指出,脉冲的尖锐程度,主要决定于频带宽度,而不只是频率成分的高低。例如,对于具有10 ~ 20MHz带宽的脉冲与40 ~ 50MHz带宽的脉冲,不论其频率成分差别有多大,其有效长度是相同的。

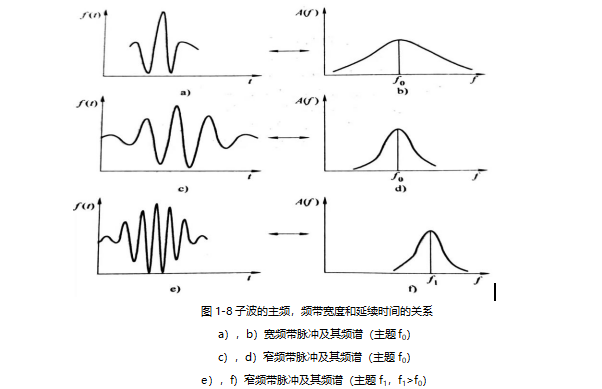

子波的主频,频带宽度和延续时间的关系

下面通过图1-8来进一步说明[7],其中,图1-8 a、c、e所示分别是3个脉冲宽度和主频不尽相同的脉冲,图1-8 b、d、f所示则为对应的频谱。其中,图1-8 a、c所示的脉冲尽管主频相同,但脉冲宽度不同,反映在频谱上,两者的频带宽度差异非常明显。对于图1-8 c、e所示脉冲而言,两者虽然具有相同的脉冲宽度和频带宽度,但主频f0、f1相差较大,频谱成分在频域内所占的区间不同。

另外,对于包含同样周期数的脉冲,频率较高时,脉冲宽度较小,入射面分辨力较好。因此,在要求入射面分辨力高的情况下,也常常选用高频探头。但不同探头的性能差异较大,由于阻尼不同,有的高频探头也不一定比低频探头脉冲窄。
