超声波点焊是如何进行金属焊接？

来源： | 发布日期：2022-07-13

超声波点焊能把两种金属或二根导线不经过熔化就能连接在一起，在被连接的两金属的接触面上施加垂直压力，以使两金属夹紧。然后沿着与接触面相切方向上激励几十kHz的超声频率。图 3. 39为超声点焊的原理图，其中由超声波发生器、纵向振动器、传输杆、聚能器、焊接工具头及加压装置等组成。超声波点焊一般输出功率较小，从0.5W到几十W，频率大多在40kHz到60kHz左右。

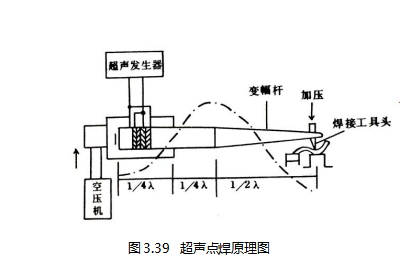

超声波点焊原理图

1、超声波点焊最普遍的应用领域是半导体引线焊接及IC电路的焊接。图3.39表明铝线在硅片及接线柱间的超声焊接，所采用铝导线的直径一般在25-500μm之间，工作频率在60kHz左右，超声波输出功率在0.03-5W左右，焊接时间25ms左右（30μm Al线）。此种焊接是一种全自动焊机，通过摄像机监视焊接位置（见图3.40）。

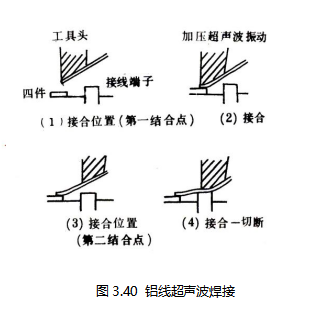

铝线超声波焊接

2、电介电容器的焊接。图3.41为电介电容器的正极或负极与元件的连接。由于没有像电气焊那样由电极混入异物，所以不必担心腐蚀，与制接相比接触电阻小。

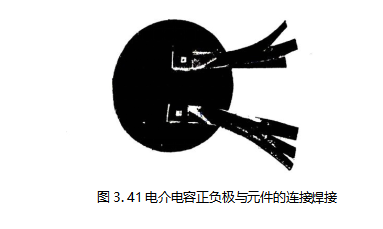

3.41 电介电容正负极与元件的连接焊接

3、汽车电装零件以及其它应用。超声波焊接在汽车电装零件或电气零件中应用广泛，如激磁线卷，绞合软线及电枢绕组的焊接等，如图3.42。

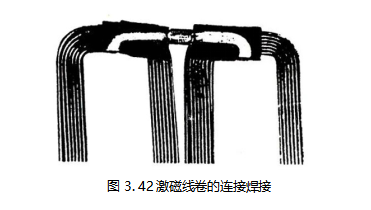

3.42 激磁线卷的连接焊接

4、无结晶合金材料焊接。近几年，引人注意的材料之一，无结晶合金材料，其用途日益扩大，有人研究认为超声波焊接也可用于无结晶材料焊接，在极短的时间内焊接并不结晶化而可获得强度很高的接合，而且也证明了超声波焊接是固相接合。
