超声波发生器与压电换能器之间的匹配问题

来源: | 发布日期:2022-06-06

超声波发生器与超声波换能器的匹配。

超声波发生器与换能器的匹配包括两方面的内容:一是发生器的输出阻抗与换能器的动态阻抗一致;二是在额定输入电功率条件下,使换能器输出的声功率最大。

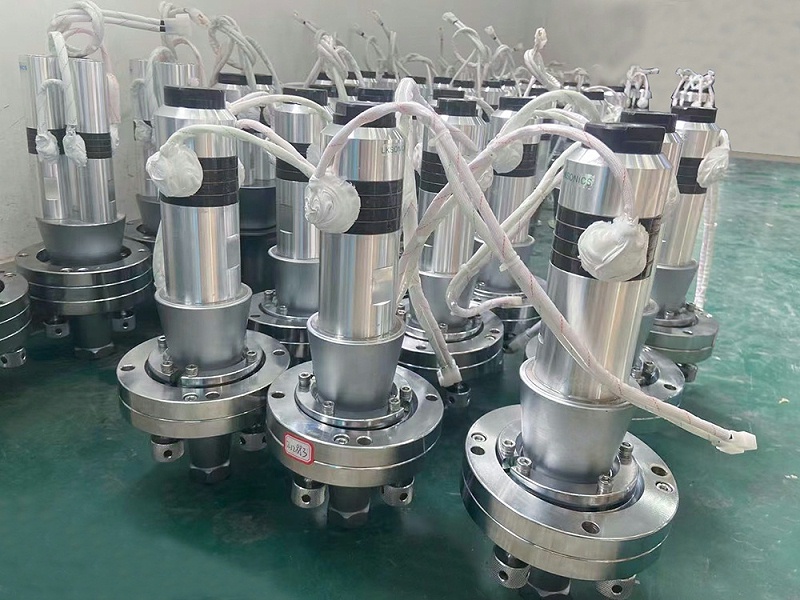

超声波换能器

超声波发生器与超声波换能器的匹配方法是,首先应准确测量换能器的动态阻抗及其变化范围,然后合理选择发生器的输出阻院和匹配回路的元件值,用逐步逼近的方法,通过反复测试,即可实现发生器与换能器之间的匹配。


下面分析晶体管型超声波发生器与压电换能器之间的匹配问题。

输出匹配回路

夹芯式压电换能器与超声波发生器匹配时,由于它是容抗性负载,所以回路中必然产生很大的无功损耗,故应采用图3-21所示的输出匹配回路。它是一种串联谐振电路,谐振时,换能器阻抗呈现纯阻状态,输出电压达最小值。
