数字电路超声波发生器的几种典型(上)

来源: | 发布日期:2022-06-06
采用数字电路超声波发生器,可以消除温度漂移等常规模拟调节器难以克服的缺点,有利于参数整定和变参数调节,便于通过程序软件的改变方便地调整控制方案和实现多种新型控制策略,同时可减少元器件的数目、简化硬件结构,从而提高系统的可靠性。此外,还可以实现运行数据的自动储存和故障自动诊断,有助于实现超声波发生器的智能化。

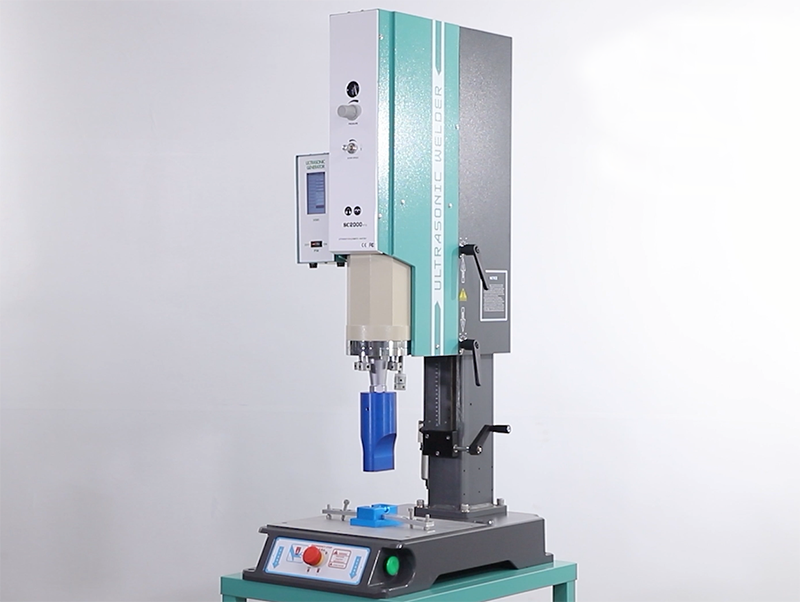

超声波焊接机

今天声峰超声波厂家与大家一起来了解一下数字电路超声波发生器的几种典型。

第一种:全桥型。

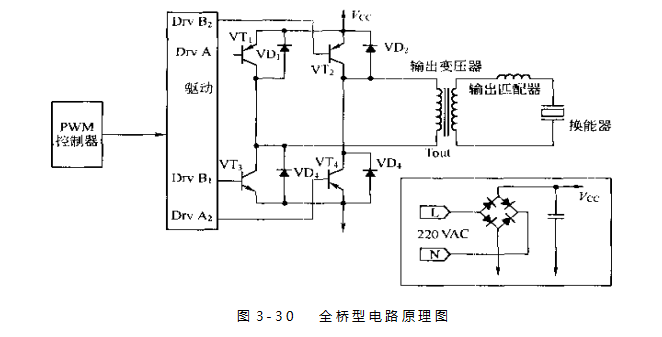

全桥型电路原理如图3-30所示。
全桥型电路原理图
全桥型工作原理基本上与半桥型相似,它是通过一对功率管同时开关而在负载上得到变频信号。当VT1与VT4导通而VT3、VT2截止时。Tout得到①负②正信号,当VT3、VT2导通而VT1与VT4截止时,Tout得到①正②负信号,如此循环,在Tout①、②得到一个交变的功率信号。全桥型发生器的功率调节也可分为两种形式,与半桥型相似。
