超声波发生器中丁类放大电路的应用（一）

来源： | 发布日期：2022-11-25

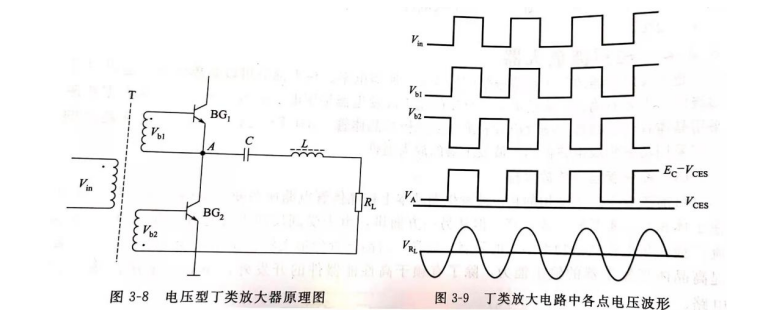

丁类放大器。与其他放大电路（甲类、甲乙类、乙类以及丙类）不同，丁类放大电路是工作在开关状态的，其输出为方波。只有在输出端加接一个谐振网络后，才能够得到正弦波。另外，这种电路的调制比较困难。上述这两点，在别的场合下会带来不便，而对超声发生器却不会产生任何额外问题。这是因为，超声发生器的匹配回路本来就具有调谐功能，而加到换能器上的电信号又不需要调制。因此，丁类放大电路在超声发生器中应用很广。下面介绍最常见的电压型丁类放大电路，如图3-8所示。

TU 3-8.3-9

图3-8中，T为输入变压器，它把输入的激励信号分成幅度相等而相位相反的两部分，分别送给两个功放管BG1和BG2。激励信号可以是方波，也可以是正弦波，前者的效率更高一些。但无论激励信号是哪种波形，都必须保证把功放管驱入饱和状态。在激励信号的正半周，BG1被驱入饱和态，其饱和管压降为VCES，故A点电压为VA=EC-VCES。在负半周时，BG1截止，BG2饱和，A点电压即等于BG2的饱和压降VCES。这样，在A点处可得到一个方波电压。如果电容C和电感L在激励信号的频率上谐振，则只有基频电流可以流过负载，于是在负载RL上得到一个正弦波形的电压（图3-9).利用傅里叶级数展开，可以求出此电压的幅值为 1669364206293

1669364206293

。因此，负载所得到的功率为

【本文标签】超声波焊接机超音波塑焊机批发塑料焊接机加工声峰超声波换能器超声波塑焊机厂家
