超声波发生器中丁类放大电路的应用(二)

来源: | 发布日期:2022-11-25

在丁类放大电路中,功放管交替工作在饱和态或截止态。饱和时,通过的电流虽很大, 管压降却很小;截止时,管压降虽很大,却无电流流过。因此,功放管的管耗很小。理想状 况下,即忽略饱和管压降及电流上升、下降期间的渡越损耗时,丁类放大电路的效率为 100%。但丁类放大电路也有自己特有的问题。


死区

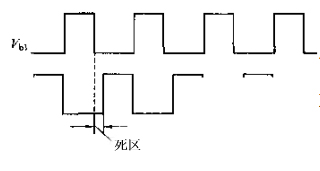

第一个问题是:当晶体管导通时会有少数载流子积累在基区。当激励信号消失后,这些载流子仍可维持晶体管导通。如果此时另一个管子已被激励信号驱动,则会发生“直通", 即电源正负极被两个导通的管子短路的现象,功放管会立即损坏。解决这个问题,可通过在两管的激励信号之间设置一个"死区",即第一个管子的激励信号消失后,第二个管子的激励信号要经过一个延迟才到来。这个延迟时间或者“死区"应大于晶体管的关断时间。这样,在第一个管子未关断之前,第二个管子不会打开,因此防止了 “直通”的发生。“死区” 的设置见图3-10。

第二个问题,即输出功率的调节。因为丁类放大电路输出的电压幅度是一定的,即为3,不能用通常的调节幅度的方法来改变输出功率的大小。
