超声波功率放大器中的功率合成

来源: | 发布日期:2022-09-21

在超声波功率放大器中,若需要输出的功率超过单个晶体管所能输岀的功率时,可以将几个晶体管的输出功叠加起来,以获得足够大的输出功率,这就是功率合成。在前面讲的D类功率放大器中,可以采用并联电路,即多个晶体管并联,以增加输出电流的方法来增加输岀功率。


因此单从增加输出功率这一点来看,并联电路也可认为是功率合成电路。但它有不可克服的缺点:当一管损坏失效时,会使其它管子的工作状态产生剧烈的变化,甚至导致这些管子的损坏。因此并联电路不是理想的功率合成电路。一个理想的功率合成电路应满足如下几个条件:

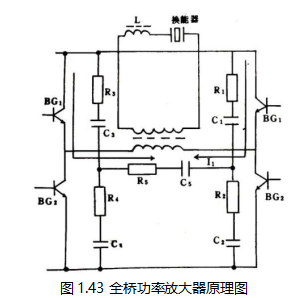

企业微信截图_16637438091559
(1)N个同类型的放大器,它们的输出振幅相等,每个放大器供给匹配负载以额定功率P1,则 N个放大器输至负载的总功率应为NP1,这叫做功率相加条件,并联电路是能满足这一条件的。

(2)功率合成器的各单元放大电路应彼此隔离,也就是说,任一个放大器发生故障,应不影响其它放大器工作,这些没有发生故障的放大器应该照旧向合成电路输出自己的额定功率P1;这叫做相互无关条件。而并联电路不能满足这一条件,这是功率合成电路的最主要条件。

除了上述两个条件外,还可附加如下的要求,即当一个或数个放大器损坏时,负载上所得的功率当然要下降,但这下降值应尽可能小。若有M个损坏,则在最好的情况下,减少的功率应为 MP1,但大多数实际情况,负载上减少的功率超过MP1侦为此力求少减少些,称为功率减少条件,但这不是主要的。
