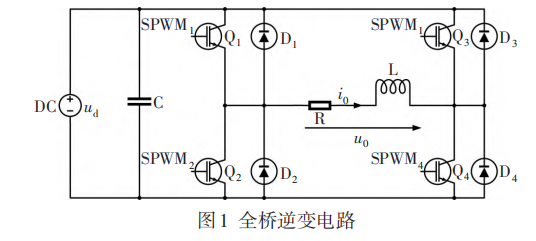

SPWM 信号主要用于控制全桥逆变电路上的IGBT,可将直流电压转变成负载上的交流电压;同时使通过负载的电流接近正弦波,提高电能的质量,减少IGBT发热。全桥逆变电路结构见图1。
在常见的180°导电方式中,SPWM1、SPWM2信号互补;SPWM3、SPWM4信号互补;SPWM1、SPWM3信号相位相差180°;SPWM2、SPWM4信号相位相差180°。在移相调压工作方式中 SPWM3、SPWM4信号分别比 SPWM1、SPWM2信号落后 θ ∈ (0°,180°)。在t1时刻前Q1、Q4导通u0等于ud。t1时刻Q4截止,与180°导电方式不同,由于负载电流 i0不能突变,Q3不会立刻导通,D3导通续流,因此u0为0。t2时刻Q1截止,Q2不会立刻导通,D2导通并与D3构成电流通道,因此u0等于 - ud。到负载电流开始反向时,D2、D3截止,Q2、Q3开始导通,因此u0等于 - ud。改变θ能改变IGBT的导通时间,进而调节逆变电路等效电压输出,以此调整超声波输出功率:
