电场平行于波传播方向的厚度伸缩模式

来源: | 发布日期:2022-10-11
考虑一厚度为t、电极面为主要表面、其面积为S(可以是矩形,也可以是圆形或其他形状)、在厚度方向极化的晶片,如图2.19所示。

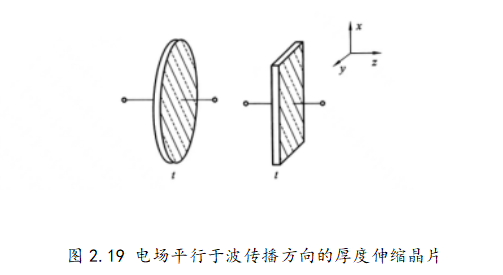

图2.19 电场平行于波传播方向的厚度伸缩晶片
设其厚度可与波长相比,而横向尺寸比波长大得多,因而可认为晶片是横向截止的S3≠0,S1=S2=S4=S5=S6=0。因电场沿z方向,故可认为D3≠0,D1=D2=0。这种情况选用h-型压电方程较为方便,压电方程简化为:
1665476285810
运动方程简化为:
1665476293245
以下的推导方法和结果都与电场平行于波传播方向的厚度剪切模式相同,只须将所有公式和结果中的cD55、h15和βS11改成cD33、h33和βS33,和同时将T5、S5和D1、E1改成T3、S3和D3和E3即可。
