超声波检测中不同探头的分类(二)

来源: | 发布日期:2022-06-28
前面文章中,声峰超声波厂家分享到,探头可以分为宽带窄脉冲探头和窄带宽脉冲探头,其频率主要由晶片特性决定。但探头频率也与晶片背衬的阻尼、晶片材质、组装在探头内部的线圈等因素有关。同样参数(频率、晶片直径)的探头,由于制作工艺的差异,其性能会差别很大,并带来频谱特性的差异,以及对声场造成影响。频带的宽窄或脉冲宽度对声波在材料中的衰减和信噪比、分辨力也有所影响。因此,不同探头检测同一试件时,可能会得到不同的结果。

1656407307523

有的探伤仪虽也用尖脉冲激励探头,但由于接收放大器是选频的,所用探头又不是特制的高阻尼探头,所以在荧光屏上呈现的脉冲仍属宽脉冲。窄脉冲需使用高阻尼探头,激励脉冲又极窄,因此窄脉冲的探测灵敏度较低。

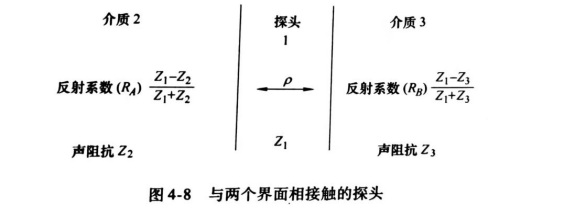

探头中压电晶片与其两侧介质的声阻抗匹配不同时,会对探头发射出的超声波频谱形状产生影响。假定探头与其两侧相匹配介质的声阻抗及界面的声压反射系数如图4-8所示

4.8
