超声波加工中的cavitation效果（二）

前面文章中讲到了cavitation的一个腐蚀效果。接下来继续了解下cavitation的2次效果。

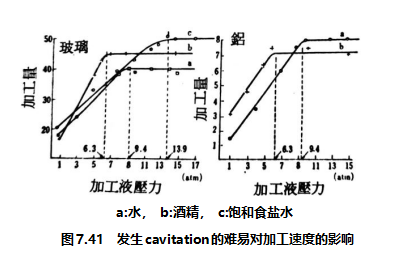

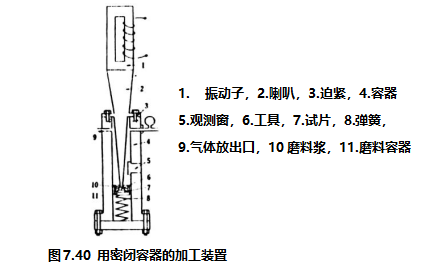

cavitation腐蚀(1次效果)在本加工中不大重要，cavi tation是否会改善磨料的循环性?是否易对加工面供给新磨料? Rostovtsev用图7.40的装置，密闭加工液，以直径5mm的钢管状工具，对玻璃及铝进行超声波加工。加工液有3种类：水、96%乙醇、饱和食塩水。将密封容器内的压力徐徐增加而加工，可得图7.41的结果，磨料为B₄ C#180，浓度是B₄C150mg加液0.5m³，周波数17kHz，振幅6μm，玻璃加工2分钟，铝加工3.5分钟，加工量随液压力的增加而增加，加工量在某压力鲍和，其后不论如何增大压力，加工量也不增大。液压高于1气压时，不易发生cavitation，加工量却增大。

在临界压力(在此压力以上不发生cavit-ation )以上，加工速度不变。临界压力在水为9.4气压、铝为6.3气压、食塩水为13.9气压，此实验认为cavit-ation会妨碍加工，毫无盆处。原因之一是发生cavitation气泡，介存于工具加工面时，磨料与水的混合物相对减少该容积，参与加工的磨料数减少。

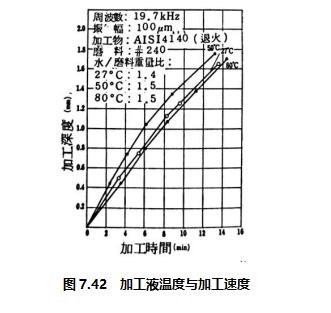

Pentland用水为加压液，温度分为30°，50°，80°，得图7.42的加工结果，温度高于及低于50°C时，加工速度都下降。但在50°C最易发生cavitation，还会增大加工速度，但其差微小，若考虑加工速度值的误差，仍缺乏资料建立cavitation与加工速度的关系。
