超声波斜探头的相较于直探头的优势点

来源: | 发布日期:2022-05-18

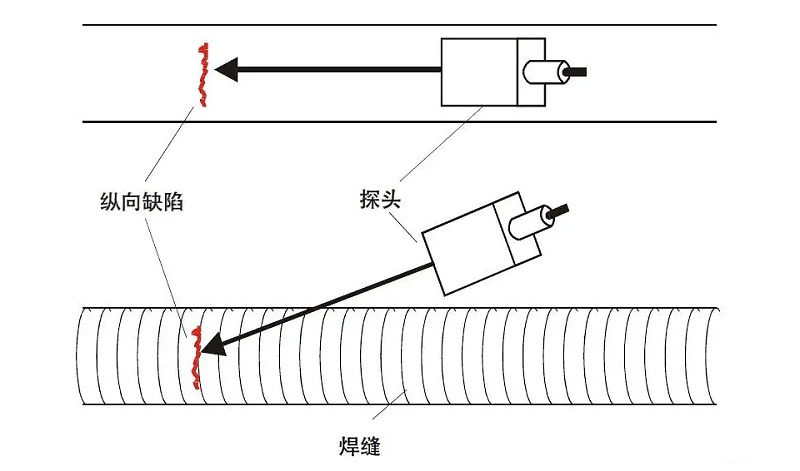

斜探头常用于焊缝探伤,因为焊缝表面高低不平,不能用直探头直接在焊缝上探伤,而且缺陷往往平行于焊缝,直探头的声束和缺陷面的夹角很小,也不易发现缺陷。由于斜探头的声束是倾斜进入工件的,可以避开高低不平的焊缝表面,在焊缝一侧探伤,而且声束和缺陷面的夹角比较大,尤其是先入射到底面再斜着反射的声束正好垂直于缺陷表面,能产生比较大的反射波,容易检测到缺陷,这也称为2次波探伤。

超声波探伤

随着探头朝远离焊缝方向移动,一直可以探到焊缝最上部,不过再移下去声束会先打到上表面,再斜着反射下来,也可打到焊缝,形成3次波探伤。但是路程越远回波强度越弱,应尽量不用。用1次波探到的缺陷深度,就等于声束走过的垂直分量;用2次波探到的缺陷深度不等于垂直分量走过的路程之和。缺陷越浅,垂直分量走过的路程之和反而越大。例如板厚20mm,声束的垂直分量走过35mm(缺陷波出现在刻度垂直分量35mm处),这表明声束的垂直分量走20mm,碰到底面后反射向上走15mm(35 - 20),故缺陷深度为5mm(20 - 15)。

超声波探伤

超声波探伤一般只能检测出大于1到2mm的缺陷。由于始波比较宽,故离探头接触面近的缺陷的回波容易被淹没在始波内,因此无法有效检测;用频率较高的探头,能检测较小的缺陷,而且始波也较窄,故能检测较近的缺陷,但高频探头不适合粗晶粒材料和远距离检测。
