模拟集成电路超声波发生器应用(一)

来源: | 发布日期:2022-08-16

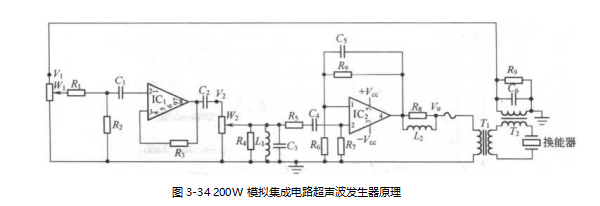

图3-34是一种最大输出功率为200W的集成电路超声波发生器原理图。图中IC1为前置放大器(做反馈信号处理),R4、L1、C3组成带滤波器,IC2为功率放大器,变压器T1组成输出回路,变压器T2组成反馈信号取样电路。其工作原理是:从变压器T2提取的反馈信号V1(它的幅值大小随超声波输出大小而变化),送前置放大器IC1处理后的信号V2(它的大小几乎不随超声波输出大小而变化)经电位器W2取样,再经R4、L1、C3组成的带通滤波器滤去杂波,提供给功率放大器放大,该功率放大器最大输出功率达200W,产生的输出信号V0由输出变压器T1匹配给超声换能器。

图3-34 200W模拟集成电路超声波发生器原理

图3-35、图3-36分别为该发生器在最小功率输出时和最大功率输出时,实测的反馈电压V1、V2波形图。由图3-32可以看出,在最小功率输出时的反馈电压信号V1=0.27V、V2=2.1V;而由图3-36可以看出,在最大功率输出时的反馈电压信号V1 = 11.0V, V2 = 2.56V。

3.35-36

比较图3-35和图3-36不难发现,这种集成电路超声波发生器在工作过程中,反馈信号V1的变化范围在0. 27-11.0V之间,经反馈信号处理电路处理后的反馈信号V2的变化范围仅在2.1-2. 56V之间,几乎不变。这样就使得集成电路超声波发生器比上面提到的晶体管电路超声波发生器具有更宽的超声输出功率的调整范围,具有更稳定的超声波输出。
