哪些方面来研究超声波输出变压器的重要性?

来源: | 发布日期:2022-06-02

前面文章中,声峰超声波提到研究超声波输出变压器是有着重要的意义的,那么主要从哪些方面来着手呢?继续跟着声峰超声波来了解。

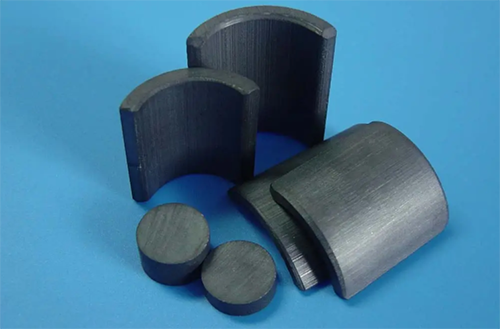

第一点:磁感应强度的选择。超声波输出变压器工作频率一般为16~50kHz。对于这种工作频率的变压器铁芯,用铁氧体是比较理想的。但是,由于制造工艺上的困难,铁氧体不能做得太大。因此只能按照下述原则选择,对于1kW以上的超声波输出变压器,采用硅钢片制作铁芯;对于1kW以下的超声波输出变压器,采用铁氧体制作铁芯。

1654159032(1)
如果采用0.35mm厚的硅钢片制作铁芯,则输出变压器的磁感应强度取在10~30mH之间。如果采用铁氧体制作铁芯,则输出变压器的磁感应强度一般取100mH左右。

第二点:开路阻抗。

第三点:漏感确定的原则。对于输出变压器来说,漏感参数愈大,分布电容愈小;反之,漏感参数愈小,分布电容愈大。理论分析和实验结果表明,输出变压器漏感愈小,电路输出失真愈小,变压器温升愈低,输出功率愈大。但过小的漏感会带来易产生寄生振荡的弊端。
