想要超声波输出变压器稳定可靠,哪些方面要注意?(一)

来源: | 发布日期:2022-06-06
如何选择导线是线圈设计的一个重要问题。由于超声波输出变压器要在16~50kHz范围内工作,集肤效应和邻近效应使线圈导线截面上的电流密度不均匀,绝大部分电流集中在导线表面,这实际上减少了导线的有效截面,增加了绕组的交流电阻,变压器的损耗自然随之增大。变压器的这种损耗的增加会使其发热,严重的还会导致线圈热击穿。增加导线宽度可以减少线圈的铜耗,但不能同时增加线圈的层数。

线圈的绝缘。超声波输出变压器线圈绝缘的问题,在整个变压器的结构中占有极其重要的地位。1kW以上的输出变压器尤其突出。

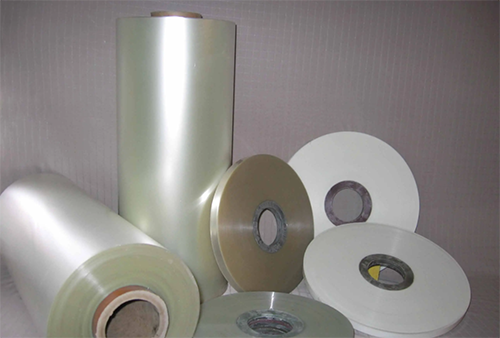

大量试验结果表明,用聚酯薄膜作为超声波输出变压器的绝缘层是一种理想的材料。要想使超声波输出变压器稳定可靠地工作,除了考虑上述参数外,还应注意以下几方面:

第一点:被选用的硅钢片材料在热处理时,务必注意其清洁程度和退火温度的控制,以确保铁芯的损耗比较小,硅钢片之间应涂上绝缘漆。
