声峰超声波 . 行业代工厂全CNC加工,精度高,刚性强

国家高新技术企业国家高企认证 广东省专精特新企业省级专精特资质 广东省超声波工程技术研究中心省级工程技术中心 TUV:ISO 9001质量管理体系质量体系认证 知识产权管理体系产权体系认证 北理工珠海学院产学研基地产学研基地
全国咨询热线:+86 13612214623
案例·新闻

浅析超音波拉孔的方法(一)

来源: | 发布日期:2022-08-17

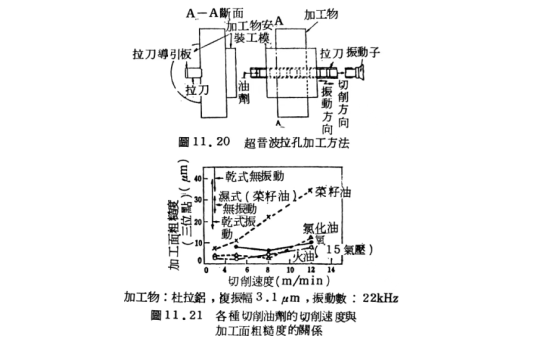

图11.20为超音波拉孔的方法,超音波周波数21.6kHz,拉刀(broach )为key broach高速钢3种 ,安装于镍振动子前端,拉刀宽度(切削宽度)7mm,前斜角15°,离隙角2°,扬程5/100mm,加工物为杜拉铝,切削油剂的流量,从开始切削部单纯注入。附加振动可改善加工面粗糙度,但粗糙度因切削油剂种类而异(图11.21),荣籽油粘性较高,氯化油和火油低,也注入粘性极低的氧气,图中的粗糙度是在切削方向测定。干式而不施加超音波振动时、干式而振动时、湿式(荣籽油)而振动时,切削速度3m/min的粗糙度也记入图中。
11.21

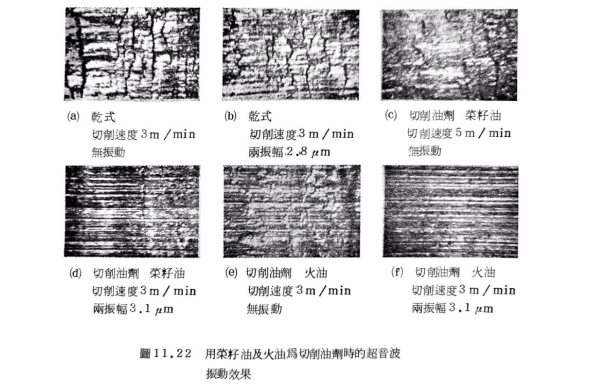

施加超音波振动时,增强油剂的效果,用荣籽油而两振幅约,可得无构成刃尖或熔融物熔着的光辉面,振幅愈大时效果愈大,此种切削所得杜拉铝的切削面照片如图11.22所示,施加超音波振动可改善切削面。

11.22

最新资讯

珠海声峰超声波科技有限公司 版权所有
备案号:粤ICP备13004144号
邮箱:897808109@qq.com
  粤公网安备 44049302000136号

  • 全国服务热线:+86 13612214623
  • 公司总部地址:广东省珠海市香洲区南屏科技工业园屏西五路3号
    东莞服务中心:广东省东莞市大朗镇新宝三街48号1栋7楼
    汕头服务中心:广东省汕头市澄海区沙港路西片区二横巷7号
    宁波服务中心:浙江省宁波市余姚市朗霞街道创业北路南一路1号
添加微信

添加微信
