声峰超声波厂家分享选择超声焊头设计形状的因素(一)

来源: | 发布日期:2022-01-11

如何选择超声焊头的设计形状?有锥体、阶梯、指数、悬浮指数等。如何选择超声波焊头的设计形状取决于一些因素,声峰超声波厂家与大家一起了解超声焊接知识。

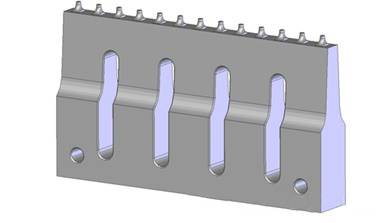

阶梯锥形超声波焊接

阶梯锥形超声波焊接

一般来说,超声波焊头是由加工面积决定的。设计习惯以简单的几何和易于加工成型为基础;此外,以超声焊头几何型体的特性为准则,如“增益比”(即振幅放大比)是设计的主要考虑因素,锥形超声焊头是增益超声焊头几何型体中增益最小的,而梯形喇叭是增益焊头几何型体中增益最大的。超声波模具的使用寿命和抗冲击性,考虑到锥形喇叭是增益焊头几何型体中最好的,而梯形超声波焊头是增益焊头几何型体中寿命和抗冲击设计风险最大的。

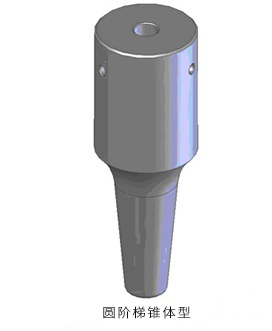

20KHz圆阶梯锥体焊头

圆阶梯锥体焊头

原则上,超声焊头设计型号的选择采用小时加工面积“锥体型”,加工面积大时采用“阶梯型”,中间使用加工面积“指数型”及“ 悬炼指数型”;实际上,我们还将设计混合超声波模具,如阶梯指数型、阶梯锥型或增加压力面积的阶梯焊头;在加工特殊要求时,还将设计几何型体特殊的超声波焊头。


20kHz阶梯指数型焊头

阶梯指数型焊头

以上内容是声峰超声波厂家整理的关于如何选择超声焊头的设计形状中,超声波焊头的几种不同款式,更多资讯继续关注声峰超声波厂家。声峰超声波厂家空机架,声峰超声波焊接机  产品广泛运用在医疗器械、电子电讯、塑料包装、汽配行业、无纺布、自动化配套等多个领域。为海内外各行业、企业提供OEM/ODM、代工、批发及稳定性强的优质超声波塑焊设备定制方案。
