声峰超声波浅析弯曲振动变幅杆的几种形式（二）

来源： | 发布日期：2023-01-14

前面文章中，声峰超声波讲到了两端自由的弯曲振动变幅杆，接下来跟着声峰超声波继续了解下还有哪些形式的。

(2)一端固定，一端自由的弯曲振动变幅杆

一端固定，一端自由的弯曲振动变幅杆的基准常数mi可以由下式求出。
5
将所得mi计算值代入式（5-8）
6

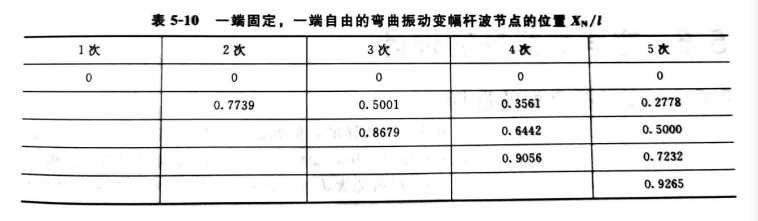

可得出一端固定，一端自由弯曲振动变幅杆的共振长度其波节位置数值列于表 5-10。
表5-10

(3）两端固定的弯曲振动变幅杆

两端固定的弯曲振动变幅杆的基准常数与两端自由的弯曲振动变幅杆的相同，都可用下式计算：
7
两端固定的弯曲振动变幅杆的共振长度可用式(5-8)求出：
8

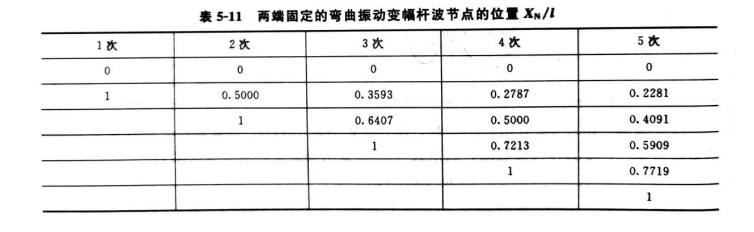

两端固定的弯曲振动变幅杆的波节位置数值列于表5-11。
表5-11
