声峰超声波浅析弯曲振动变幅杆的几种形式（一）

来源： | 发布日期：2023-01-13

在超声波技术领域里，有时需要采用弯曲振动变幅杆，与纵向振动变幅杆配合使用。在设计计算时应注意到，弯曲振动变幅杆的共振频率与换能器纵向振动工作频率必须一致，否则振动系统将不能正常工作。
在实际应用中，由于变幅杆受到扭转，剪切，加压力后的纵向压缩以及负载反作用等因素的影响，使实际工作频率低于理论计算的数值。声峰超声波将介绍等截面杆几种弯曲运动形式的计算。

(1)两端自由的弯曲振动变幅杆
当杆在其轴所在平面内受到一个垂直轴向力的作用时发生弯曲，杆的劲度使其恢复平衡状态，于是在垂直轴的方向上发生振动，这种振动方式就是杆的弯曲振动。对于等截面杆的弯曲振动，弯曲是在一个平面内发生的，如图5-14所示。弯曲振动方程式为

得以下关系式

5-8

式中，m_i为基准常数；i是振动形式的级数 c为等截面杆中的纵波声速；ω为角速度。
有

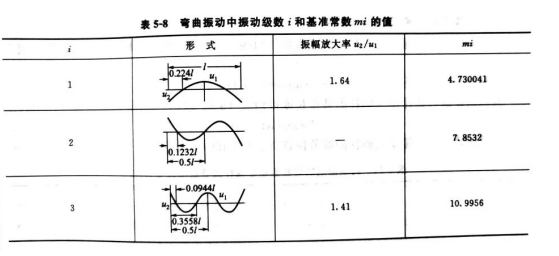

根据上式计算得到mi值列于表5-8。

表5-8

设计举例：由表5-8查出，时，设共振频率为20kHz,等截面杆采用直径为10mm的实心软钢棒，令其作弯曲振动，利用式(5-8)算岀等截面杆的共振长度

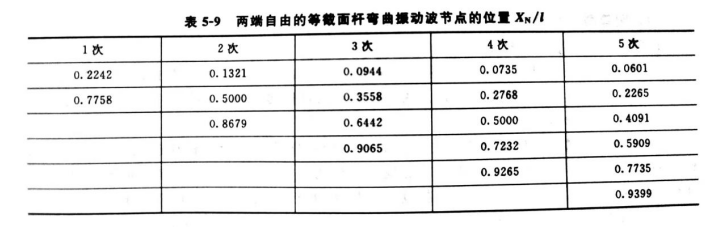

设端面至波节点的位置为Xn,将振动节点的位置的值列于表5-9。

表5-9
