声峰超声波浅析关于超声波探伤的应用原理

来源： | 发布日期：2022-05-16

超声波是频率很高的声波，定向性很强，尤如手电筒发出的一束光，射到物体时，会被反射回来。超声波探头内，有个压电晶片，施加一个发射脉冲电压，就会产生超声波脉冲，当把探头压紧在光洁的被测工件上时，超声波束就会传入工件，以每秒数千米的声速前进，当碰到裂缝等缺陷时，从缺陷表面反射回来，传回到探头晶片上，产生回波电压。

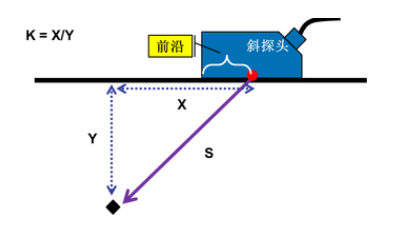

经仪器处理后，从声波来回所花费时间，再扣除掉晶片到探头表面保护膜所化的时间（称作探头零点），乘上声速就是超声波脉冲走过的路程称作声程，也就是从探头表面，声波入射到工件的点（称作入射点）到缺陷之间的距离，同时从回波电压大小也可推算出缺陷大小。由于发射时晶片强裂振动，震动哀减下来需要一定时间，此期间收到的回波混在余震中无法区别，故最小探测距离一般为5mm以上。如要探测近距离缺陷，需用频率高阻尼好的探头或双晶探头。

超声波探伤

当声波前进到工件底部时，也会产生反射。反射方向同镜子反光规则，即垂直射入时，垂直反射回；斜射时，反射角等于入射角，且在法线两侧。如果工件底面平行于放置探头的探测面，垂直反射的回波仍能被探头接收到，而且工件底面面积一般来说远比缺陷大，故底面回波幅度也远比缺陷波幅度大。
