声峰超声波浅析关于超声波的光衍射(一)

来源: | 发布日期:2022-11-11

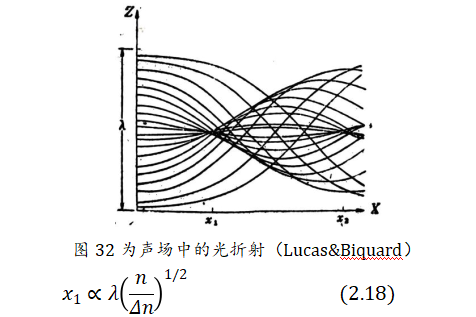

在声场中有密度的同步变动,与此同时也有折射率的变动,因此光通过其中时,会受到各种影响。在这里,我们来考虑一下Z方向上有声波,而与声波垂直的X方向上有平行光线入射时发生的各种现象。如果媒质是透明体,一般可以看到这种现象,但如果是气体,折射率本身就很小。在固体的情况下,由于边界条件的不同,会产生横波,所以很多情况下会更加复杂。因此,以下主要考虑液体的情况。超声波声场对光长度为2(;声波长度)的凸透镜和凹透镜交互排列的作用。图32示出了声场内的光线,其中光在进入声场后在距离x1处被缩小。
图32
x1的关系,与媒质折射率变化的振幅(n)的1/2次方成反比。这个取连点(开始的狭缝如果是方向的线的话线)在Z方向以的间隔排列,用显微镜观察或用镜头放大投影就能测定波长。但行波的情况下。

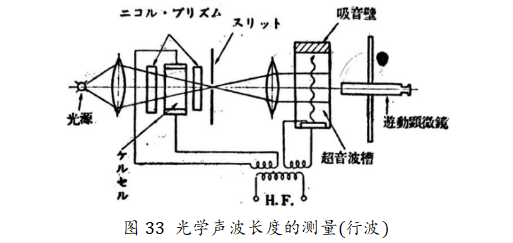

由于该图像以声速沿Z方向行进,因此必须使用频闪光源,在定常波的情况下,每半个声波周期就会偏离一个连点,所以用连续光源在λ/2处可以看到明暗条纹。但是也不一定会发生上述的现象。当超声波的强度较弱,An/n较小,或者振动频率较低,但较大时,光线在没有达到聚光点的情况下通过声场。在这种情况下,可以认为离开声场的光线不太弯曲,相反,在Z方向的周期内受到相位调制。因此声场的后方D=λ2/4λ*(λ*;在光波长上作明、暗的条纹。因此,在图33中,如果将显微镜向后移动约D,则可以看到明暗条纹。
图33
如上所述,超声波场起到强度晶格或相位晶格这种光学晶格(晶格常数入)的作用,因此,如图34所示,在屏幕上制作狭缝的图像时,可以得到衍射图像。这称为Debye-Sears的衍射,衍射条纹的间隔d为

因为被给予,所以能求。这个d的值与定常波和行波无关。
