声峰超声波浅析关于超声波的光衍射（二）

来源： | 发布日期：2022-11-14

在行波的情况下，衍射光和直行光的强度之比随超声波的强度增加。利用这个可以进行吸收测量。把光照射到声场的范围限制在很小的范围内，测量直行光的强度，改变声源的强度，使之成为一定值。如果将超声波槽沿Z方向移动，就可以测量声音强度在该方向上的变化，即吸收系数（图35）

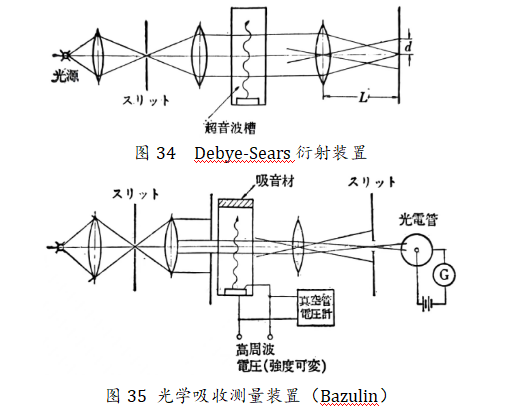

图34 35

该装置如图34所示，用旋钮代替螺旋，只让中央的直行光通过(第3图6).把旋钮放在相机镜头连接声场像的位置，声场中的声音强度的从强光处发出的光，由于衍射较多，被磨切，所以这部分变暗，在光板上，声场中的强度分布明暗相反地投影出来。这作为吸收的测量法是有用的。这种方法适用于气体、高粘性液体等吸收多的媒质。.

在透明固体的情况下，也可以观察到超声波晶格所产生的光的衍射像。把玻璃做成立方体，在其中一面贴上水晶板，使其振动，固体的情况下就会发出轰隆声。因为有比值，所以产生XYZ3方向的波动(波，横波都有)。用圆孔研磨器产生的弱收敛光线照射它，观察衍射像，可以观测到两个同心圆。

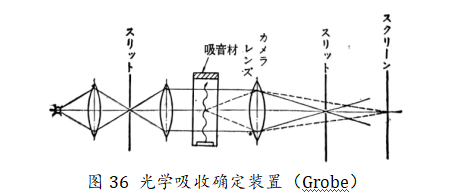

图36

这是分别及横波的3次元的超音波格子的衍射像,其半径和λt和λt分别为横波和纵波的波长，L在玻璃到螺旋的距离处相碰。如果用透明结晶体代替玻璃，由于弹性的各向异性，就会看到复杂的图形，而不是圆，通过分析，就可以一次性求出结晶体的所有弹性率模量张量cij。后面的方法被称为Schaefer-Bergmann方法。
