声峰超声波浅析超声波振动子采用的不同安装方法(下)

来源: | 发布日期:2023-01-15

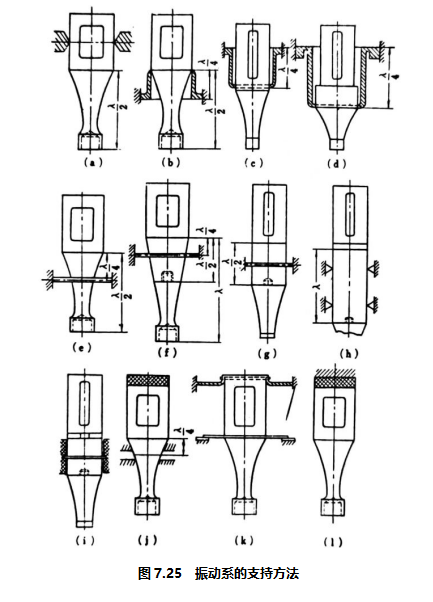

文章内容接上一篇:(e)与(f)是在喇叭及锥体的振动节一一亦即它们的上端面起/4处设厚的凸缘,各国的中、大输出超音波振动最广用此形式支持的强固度不如(b)图,但容易设计及制造。

(g)图类似(e)(f),在断面均匀的圆棒中央点设凸缘,用于输出约的实验装置。

(h)图是将以1波长共振而断面均匀的圆形喇叭之振动节点2处固定,以3支螺栓从。的角度锁紧,此时,锁紧点的能量损失小到可不计。此固定方法可得的良好加工精度,超音波翰出中等或大时可用此方法,也可用于超音波加工机。
1673764768619
(i)图以速硬性塑胶将锥体的振动节固定,此塑胶的衰减常数大,耐摩耗性大,而且机械强度大,此方法的缺点是不易卸下振动子系。

(j)法是以橡胶支持喇叭振动节附近,经厚橡胶将振动子上端面压按于下方,能量的传达良好,但加工精度不高。

(k)图是在振动子上下两面设厚0.3mm的黄铜膜片,支持振动子系,这是苏俄试用的方法,易使工具端面与加工面平行,加工速度也快。

图(l)以橡胶等自由吊下振动子系,加工精度不高。
