声峰超声波浅析超声波振动子采用的不同安装方法（上）

来源： | 发布日期：2023-01-15

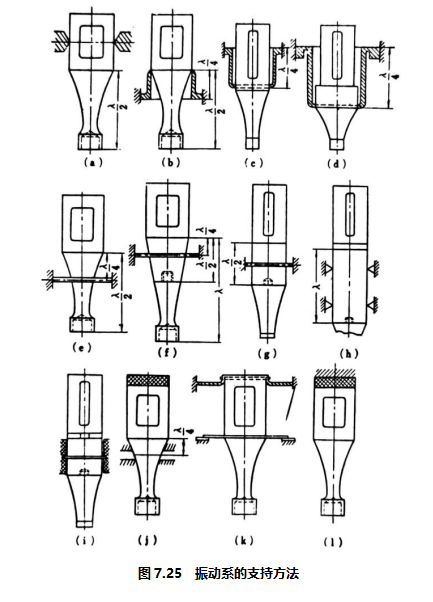

振动子有图7.25的各种支持方法，此时须注意勿使振动能量从振动子支持部传往外部，为此，支持部须为振动之节。以凸缘等支持时，凸缘有某种厚度，严格说来，并非在振动节支持，但实用上几乎无碍。

图7.25(a)是以刀口支持振动子之振动节，适合振动输出中等以下——亦即以下的场合，此法即使共振周波敷因误配( )等而变动，振动节的位置也不大变化，但无法强固支持振动子。

(b)图用在/4( 为波长)共振的杯子，杯子上端强力接合于振动子，下端有重凸缘，安装于外壳。杯子下端不振动，上端以振动子端面的振幅振动。此方法在发明超音波加工的初期，用于美国Raytheon公司的加工机，可确实固定振动子系，加工精度高。不过，加工负荷等变动而振动子系的共振周波数变动的话，振动能会从杯子凸缘逸失。

(c)图是苏俄采用的方法，原理同(b)图的方法，用于苏俄型加工机。

(d)图异于(b)(c)图，在喇叭的振动节点接合杯子，杯子上端的凸缘沿圆周切沟达厚度的2/3深度，杯子以/4共振，即使施加于工具的负荷变动，喇叭节点移动，杯子也共振，加工用振动能量的损失少。即使振动子系的共振周波数变动，凸缘也看不出振动。
