声峰超声波浅析可采用何种方法改变超声波电路输出功率大小
来源:
|
发布日期:2022-11-29
当不能用通常的调节幅度的方法来改变输出功率的大小,可以采用下面几种方法解决。
第一种:调节电源电压:由于丁类电路的输出功率,当负载一定时,改变电源电压 ,即可控制输出功率的大小。具体方法可以用调压器改变整流电路的输入电压,或用可控硅元件来调节整流输出电压。还有一种所谓的斩波脉宽调制方式,即把整流后的一次直流经斩波变为数千赫兹的脉冲,再经滤波还原为直流。改变脉冲的宽度,即可改变二次直流的电压。与可控硅调压相比,这种方式的效率较高(斩波器件工作在开关状态), 滤波元件体积小(斩波频率高)。

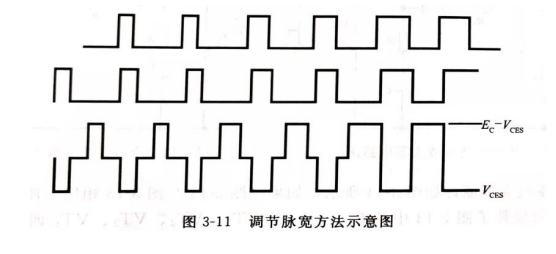

第二种:调节脉宽:如果调节激励信号的脉宽,则功放管的导通时间会有相应的变化,输出方波的宽度也会发生变化,见图3-11。用傅里叶展开可以证明负载上的基波功率是脉宽的函数。 因此,调节脉宽即可改变输出功率。
需要说明的是,由于开关管存储时间的影响,用这种方式调节输出功率时,在零输出与 最小实际输出之间有一跳变,换句话说,在输出的低端不能作连续调节。
第三种:调节工作周期:这种方法是让开关管间歇地工作,即工作一段时间(称工作期)后休止一段时间(称休止期)。工作期里的输出功率为一定值,休止期内则无输出。因而输出的平均功率将随工作期的长度而变。用一定的方法来控制工作期的长短,就可使输岀功率得到调节。
