声峰超声波浅析什么是超声波脉冲反射法

来源: | 发布日期:2022-09-30

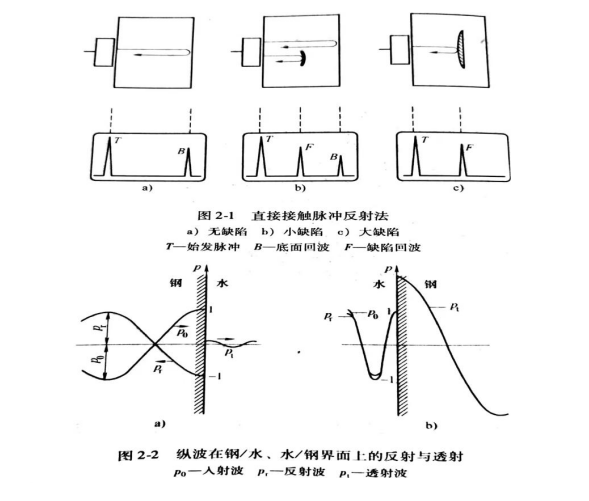

当超声波遇到由声阻抗不同的介质构成的界面时,将会发生反射现象。脉冲反射法即利用该原理进行超声检测。采用一个探头兼作发射和接收器件,接收信号在探伤仪的荧光屏上显示,并根据缺陷及底面反射波的有无、大小及其在时基轴上的位置来判断缺陷的有无、大小及其方位。直接接触脉冲反射法检测原理如图2-1所示。
反射波的强弱以及方向主要取决于界面两侧介质的声阻抗Z1和Z2
1664517671411
例如,当Z1>Z2时,界面反射系数γ=pr/p0=(Z2-Z1)/(Z2 +Z1)<0,反射波声压pr与入射波声压P0相位相反,反射波与入射波合成声压的振幅减小。例如,超声平面波由钢中垂直入射到钢/水界面的情况(见图2-2a)。反之,当Z2>Z1时,γ=pr/P0=(Z2-Z1)/(Z2+Z1) >0,反射波声压pr与入射波声压P0同相位,界面上反射波与人射波发生叠加,形成类似驻波,合成声压振幅增大为Pr+P0 。例如,超声平面波由水中垂直入射到水/钢界面的情况(见图2-2b) 。
