数字电路超声波发生器的几种典型(下)

来源: | 发布日期:2022-06-07

上一篇文章中,声峰超声波厂家分享了关于数字电路超声波发生器的全桥型电路,今天我们继续来了解一下,关于半桥型电路的知识。

第二种:半桥型。

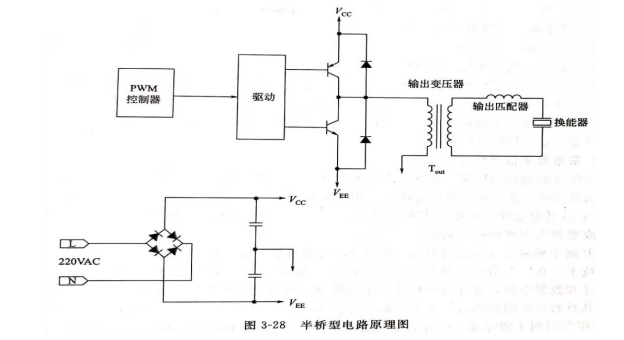

图3-28所示为半桥型电路原理图。图中PWM控制器是一块多功能IC集成电路,兼作频率发生器及脉宽调制器,还集成一些保护性电路、负反馈电路等。IC的输出经过信号驱动后供开关管,两个开关管轮流导通,经输岀变压器Tout匹配,供换能器使用。功率的调节有如下两种方式。

半桥型电路原理图
第一种是调节频率,由于换能器在谐振频率时输出功率最大,其消耗功率也大,因此当频率调节为换能器的谐振频率时,其功率最大。可以调偏频率,使换能器偏离谐诚频率,换能器的功率也会降低,偏离频率越大,功率降低越大,达到调节功率的目的。

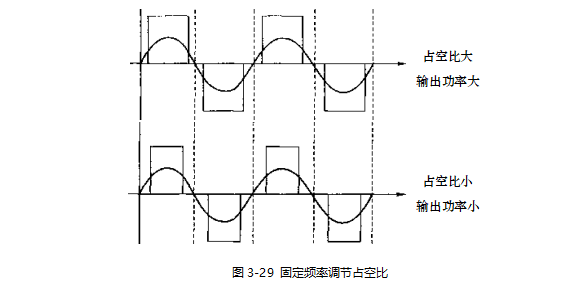

另一种方式是固定频率,调节占空比。当开关管导通时间较长时,输出的功率较大;导通时间较短时,输出功率变小,如图3-29所示。


固定频率调节占空比
这种形式的电路还可以加上功率负反馈电路,当电源电压变化时,可以通过反馈调节占空比,使输出功率稳定。以上内容是声峰超声波厂家分享的关于数字电路超声波发生器的几种典型的内容知识,更多资讯继续关于声峰超声波厂家。声峰超声波厂家机架,声峰  超声波焊接机 产品广泛运用在医疗器械、电子电讯、塑料包装、汽配行业、无纺布、自动化配套等多个领域。为海内外各行业、企业提供OEM/ODM、代工、批发及稳定性强的优质超声波塑焊设备定制方案。
