弯张换能器结构的发展-7大弯张换能器类型(四)

来源: | 发布日期:2022-10-17
文接上一篇内容,第六类弯张换能器是第五类的改进型,对于凸壳性设计,外壳沿长轴方向伸展时,沿短轴方向必然收缩,导致运动互相抵消。针对凸式结构的不足,将椭圆球壳做成凹型,这种结构体积更小,换能器时利新乐电品片的径向振动与沿厚度方向的振动,除了整个辐射面振动相位相同之外,压电晶堆所受的预应力随入水深度增加而增加,如图4.6所示。前面提到的Abbott发明的弯张换能器即属于第六类。

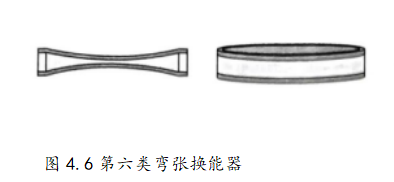

图4.6第六类弯张换能器

第七类弯张换能器如图4.7所示,是第四米的改进型,其筒形金属外壳都改成了凹陷型设计。该类设计椭圆柱面做成四型,如同第六类结构设计特点类似由凹形结构改善预应力状态并使振动同相,同时还拓展了带宽。
图4.7 第七类弯张换能器
