压电马达中驻波与行波的形成

来源: | 发布日期:2022-11-09
驻波是自然界一种十分常见的现象,生活中无处不在,例如水波、乐器发声、树梢震颤等都与驻波有关。在压电陶瓷上施加交变电场可引起机械简谐振动,当施加的电场极性相反时,变形的方向也反转,这样就可形成驻波。两列沿相反方向传播的振幅相同、频率相同的波叠加时形成的波叫做驻波。如图7.3所示。
图7.3
行波(travelling wave)是指平面波在传输线上的一种传输状态,其幅度沿传播方向按指数规律变化,相位沿传输线按线性规律变化。行波可以表示为时间与空间归一的形式:
1
它也可以表示为两个驻波之和:
2

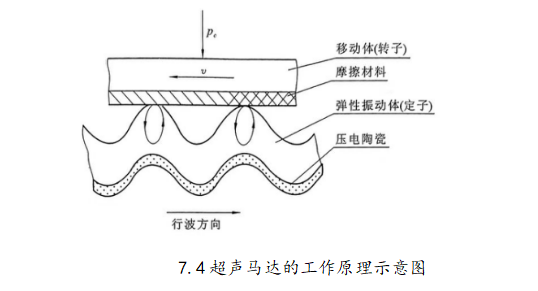

可见,如果两个振动源的时间位置和空间位置分别相差π/2,那么两个驻波叠加后波,当超声波振动在振动体上的各点均做椭圆运动时,这种振动表现为振动波峰沿与行波方向相反的方向移动,且具有极小的横向移动。如图7.4给出了压电马达工作原理的直观解释。

图7.4
