Rosen型压电变压器的工作原理

来源: | 发布日期:2022-09-09

压电变压器是一种利用压电陶瓷的机电耦合效应工作的电子器件。输入端的交流信号利用逆压电效应驱动压电振子,并以振动波的形式传到输出端,发电振子在振动激励下,利用压电效应将机械能转化为电能,由于输入端和输出端阻抗的变化使得输出电压获得改变。


8.1

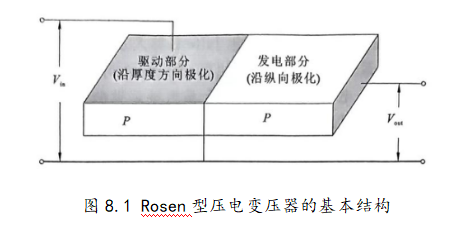

以早期的Rosen型压电变压器为例,整个变压器分为两部分,左半部分为输入端即驱动部分,上下两面有电极层,沿厚度方向极化;右半部分为输出端即发电部分,最右端为电极层,沿长度方向极化,如图8.1所示。当交变电压施加到压电变压器输入端时,通过逆压电效应,压电变压器产生沿长度方向的伸缩振动,输入的电能转换为机械能;而发电部分通过正压电效应,机械能转换为电能,产生电压输出。


由于压电变压器的长度远大于厚度,故输入端为低阻抗,输出端为高阻抗,因而可输出高压。一般输入几伏到几十伏的交变电压,就可以获得几千伏以上的高压输出。
